مشاهده همه 9 نتیجه

کلید محافظ جان هیوندای

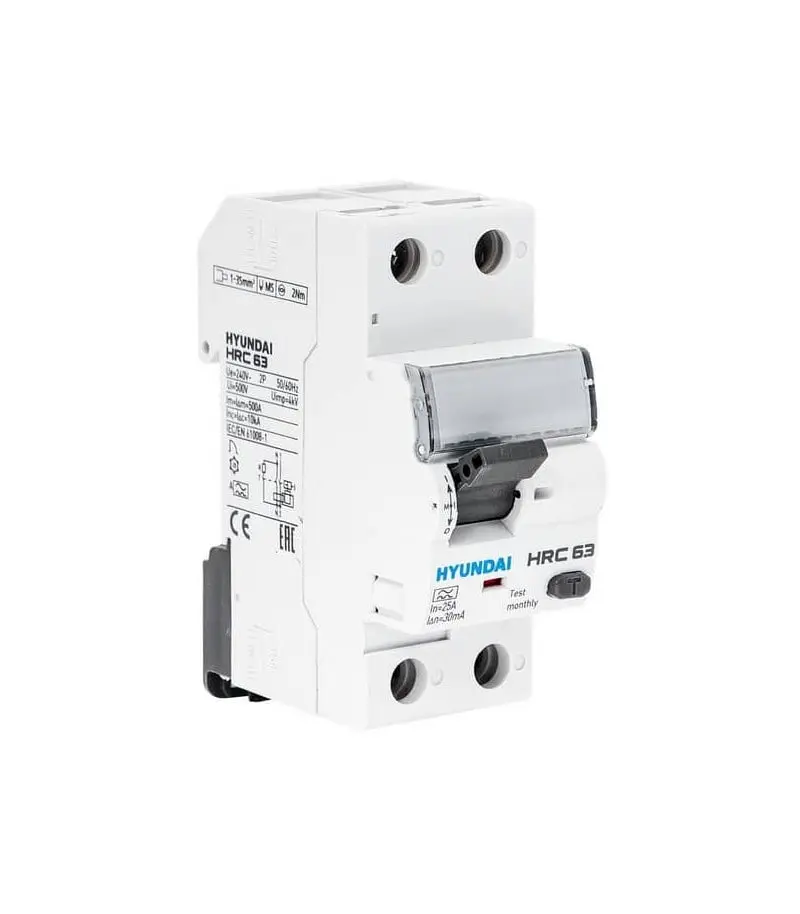

کلید فیوز محافظ جان تک‌پل (+نول) ۱۶A هیوندای مدل HRC

موجود در انبار

۲,۲۴۰,۰۰۰ تومان
کد کالا: 1007-1
وزن 0.3 کیلوگرم
کشور سازنده

کره جنوبی

مدل

HRC63, 63AF

برند

هیوندای

تعداد پل

تک پل (+ نول)

جریان نامی

16A

جریان نشتی

30mA

استاندارد مرجع

IEC/EN 61008-1

ولتاژ نامی (Ue)

AC 240/415 V

فرکانس نامی

50/60 Hz

جریان قطع (Icn)

10kA

جریان نامی باقی‌مانده کارکرد (I∆n)

30، 100، 300 mA

ظرفیت قطع و وصل نامی (Im)

630 A یا 10 In هر کدام بیشتر باشد

زمان عملکرد

1 IΔn < 300 ms، 5 IΔn < 40 ms

ولتاژ عایق‌بندی نامی (Ui)

500 V

ولتاژ ضربه نامی (Uimp)

4 kV

استحکام دی‌الکتریک

2.5 kV

دوام الکتریکی/مکانیکی (حداقل تعداد عملیات)

10,000/20,000

دمای کاری

-25°C تا +55°C

رطوبت

95% RH

ظرفیت ترمینال (max)

35 mm²

گشتاور سفت‌کننده

2 N.m

ارتعاش

3 g

مقاومت در برابر شوک

40 mm سقوط آزاد

درجه حفاظت

IP20

نشانگر موقعیت تماس

قرمز: روشن، سبز: خاموش

وزن خالص

0.215 kg (for 2P); 0.335 kg (for 4P)

ابعاد

87.5 × 71.3 × 73.9 mm (for 2P); 87.5 × 71.7 × 72.0 mm (for 4P)

نصب

گیره روی ریل DIN (35 mm × 7.5 mm)

وضعیت نصب

عمودی/افقی

جعبه و کاور

مواد ترموپلاستیک مقاوم در برابر شعله

اتصالات باسبار

Pin/Fork type

کانتکت‌های کمکی

بله

کلید فیوز محافظ جان تک‌پل (+نول) ۲۵A هیوندای مدل HRC

موجود در انبار

۲,۲۴۰,۰۰۰ تومان
کد کالا: 1007-1-1
وزن 0.3 کیلوگرم
کشور سازنده

کره جنوبی

مدل

HRC63, 63AF

برند

هیوندای

تعداد پل

تک پل (+ نول)

جریان نامی

25A

جریان نشتی

30mA

استاندارد مرجع

IEC/EN 61008-1

ولتاژ نامی (Ue)

AC 240/415 V

فرکانس نامی

50/60 Hz

جریان قطع (Icn)

10kA

جریان نامی باقی‌مانده کارکرد (I∆n)

30، 100، 300 mA

ظرفیت قطع و وصل نامی (Im)

630 A یا 10 In هر کدام بیشتر باشد

زمان عملکرد

1 IΔn < 300 ms، 5 IΔn < 40 ms

ولتاژ عایق‌بندی نامی (Ui)

500 V

ولتاژ ضربه نامی (Uimp)

4 kV

استحکام دی‌الکتریک

2.5 kV

دوام الکتریکی/مکانیکی (حداقل تعداد عملیات)

10,000/20,000

دمای کاری

-25°C تا +55°C

رطوبت

95% RH

ظرفیت ترمینال (max)

35 mm²

گشتاور سفت‌کننده

2 N.m

ارتعاش

3 g

مقاومت در برابر شوک

40 mm سقوط آزاد

درجه حفاظت

IP20

نشانگر موقعیت تماس

قرمز: روشن، سبز: خاموش

وزن خالص

0.215 kg (for 2P); 0.335 kg (for 4P)

ابعاد

87.5 × 71.3 × 73.9 mm (for 2P); 87.5 × 71.7 × 72.0 mm (for 4P)

نصب

گیره روی ریل DIN (35 mm × 7.5 mm)

وضعیت نصب

عمودی/افقی

جعبه و کاور

مواد ترموپلاستیک مقاوم در برابر شعله

اتصالات باسبار

Pin/Fork type

کانتکت‌های کمکی

بله

کلید فیوز محافظ جان تک‌پل (+نول) ۳۲A هیوندای مدل HRC

موجود در انبار

۲,۲۴۰,۰۰۰ تومان
کد کالا: 1007-1-2
وزن 0.3 کیلوگرم
کشور سازنده

کره جنوبی

مدل

HRC63, 63AF

برند

هیوندای

تعداد پل

تک پل (+ نول)

جریان نامی

32A

جریان نشتی

30mA

استاندارد مرجع

IEC/EN 61008-1

ولتاژ نامی (Ue)

AC 240/415 V

فرکانس نامی

50/60 Hz

جریان قطع (Icn)

10kA

جریان نامی باقی‌مانده کارکرد (I∆n)

30، 100، 300 mA

ظرفیت قطع و وصل نامی (Im)

630 A یا 10 In هر کدام بیشتر باشد

زمان عملکرد

1 IΔn < 300 ms، 5 IΔn < 40 ms

ولتاژ عایق‌بندی نامی (Ui)

500 V

ولتاژ ضربه نامی (Uimp)

4 kV

استحکام دی‌الکتریک

2.5 kV

دوام الکتریکی/مکانیکی (حداقل تعداد عملیات)

10,000/20,000

دمای کاری

-25°C تا +55°C

رطوبت

95% RH

ظرفیت ترمینال (max)

35 mm²

گشتاور سفت‌کننده

2 N.m

ارتعاش

3 g

مقاومت در برابر شوک

40 mm سقوط آزاد

درجه حفاظت

IP20

نشانگر موقعیت تماس

قرمز: روشن، سبز: خاموش

وزن خالص

0.215 kg (for 2P); 0.335 kg (for 4P)

ابعاد

87.5 × 71.3 × 73.9 mm (for 2P); 87.5 × 71.7 × 72.0 mm (for 4P)

نصب

گیره روی ریل DIN (35 mm × 7.5 mm)

وضعیت نصب

عمودی/افقی

جعبه و کاور

مواد ترموپلاستیک مقاوم در برابر شعله

اتصالات باسبار

Pin/Fork type

کانتکت‌های کمکی

بله

کلید فیوز محافظ جان تک‌پل (+نول) ۴۰A هیوندای مدل HRC

موجود در انبار

۲,۲۴۰,۰۰۰ تومان
کد کالا: 1007-1-3
وزن 0.3 کیلوگرم
کشور سازنده

کره جنوبی

مدل

HRC63, 63AF

برند

هیوندای

تعداد پل

تک پل (+ نول)

جریان نامی

40A

جریان نشتی

30mA

استاندارد مرجع

IEC/EN 61008-1

ولتاژ نامی (Ue)

AC 240/415 V

فرکانس نامی

50/60 Hz

جریان قطع (Icn)

10kA

جریان نامی باقی‌مانده کارکرد (I∆n)

30، 100، 300 mA

ظرفیت قطع و وصل نامی (Im)

630 A یا 10 In هر کدام بیشتر باشد

زمان عملکرد

1 IΔn < 300 ms، 5 IΔn < 40 ms

ولتاژ عایق‌بندی نامی (Ui)

500 V

ولتاژ ضربه نامی (Uimp)

4 kV

استحکام دی‌الکتریک

2.5 kV

دوام الکتریکی/مکانیکی (حداقل تعداد عملیات)

10,000/20,000

دمای کاری

-25°C تا +55°C

رطوبت

95% RH

ظرفیت ترمینال (max)

35 mm²

گشتاور سفت‌کننده

2 N.m

ارتعاش

3 g

مقاومت در برابر شوک

40 mm سقوط آزاد

درجه حفاظت

IP20

نشانگر موقعیت تماس

قرمز: روشن، سبز: خاموش

وزن خالص

0.215 kg (for 2P); 0.335 kg (for 4P)

ابعاد

87.5 × 71.3 × 73.9 mm (for 2P); 87.5 × 71.7 × 72.0 mm (for 4P)

نصب

گیره روی ریل DIN (35 mm × 7.5 mm)

وضعیت نصب

عمودی/افقی

جعبه و کاور

مواد ترموپلاستیک مقاوم در برابر شعله

اتصالات باسبار

Pin/Fork type

کانتکت‌های کمکی

بله

کلید فیوز محافظ جان تک‌پل (+نول) ۶۳A هیوندای مدل HRC

موجود در انبار

۲,۲۴۰,۰۰۰ تومان
کد کالا: 1007-1-4
وزن 0.3 کیلوگرم
کشور سازنده

کره جنوبی

مدل

HRC63, 63AF

برند

هیوندای

تعداد پل

تک پل (+ نول)

جریان نامی

63A

جریان نشتی

30mA

استاندارد مرجع

IEC/EN 61008-1

ولتاژ نامی (Ue)

AC 240/415 V

فرکانس نامی

50/60 Hz

جریان قطع (Icn)

10kA

جریان نامی باقی‌مانده کارکرد (I∆n)

30، 100، 300 mA

ظرفیت قطع و وصل نامی (Im)

630 A یا 10 In هر کدام بیشتر باشد

زمان عملکرد

1 IΔn < 300 ms، 5 IΔn < 40 ms

ولتاژ عایق‌بندی نامی (Ui)

500 V

ولتاژ ضربه نامی (Uimp)

4 kV

استحکام دی‌الکتریک

2.5 kV

دوام الکتریکی/مکانیکی (حداقل تعداد عملیات)

10,000/20,000

دمای کاری

-25°C تا +55°C

رطوبت

95% RH

ظرفیت ترمینال (max)

35 mm²

گشتاور سفت‌کننده

2 N.m

ارتعاش

3 g

مقاومت در برابر شوک

40 mm سقوط آزاد

درجه حفاظت

IP20

نشانگر موقعیت تماس

قرمز: روشن، سبز: خاموش

وزن خالص

0.215 kg (for 2P); 0.335 kg (for 4P)

ابعاد

87.5 × 71.3 × 73.9 mm (for 2P); 87.5 × 71.7 × 72.0 mm (for 4P)

نصب

گیره روی ریل DIN (35 mm × 7.5 mm)

وضعیت نصب

عمودی/افقی

جعبه و کاور

مواد ترموپلاستیک مقاوم در برابر شعله

اتصالات باسبار

Pin/Fork type

کانتکت‌های کمکی

بله

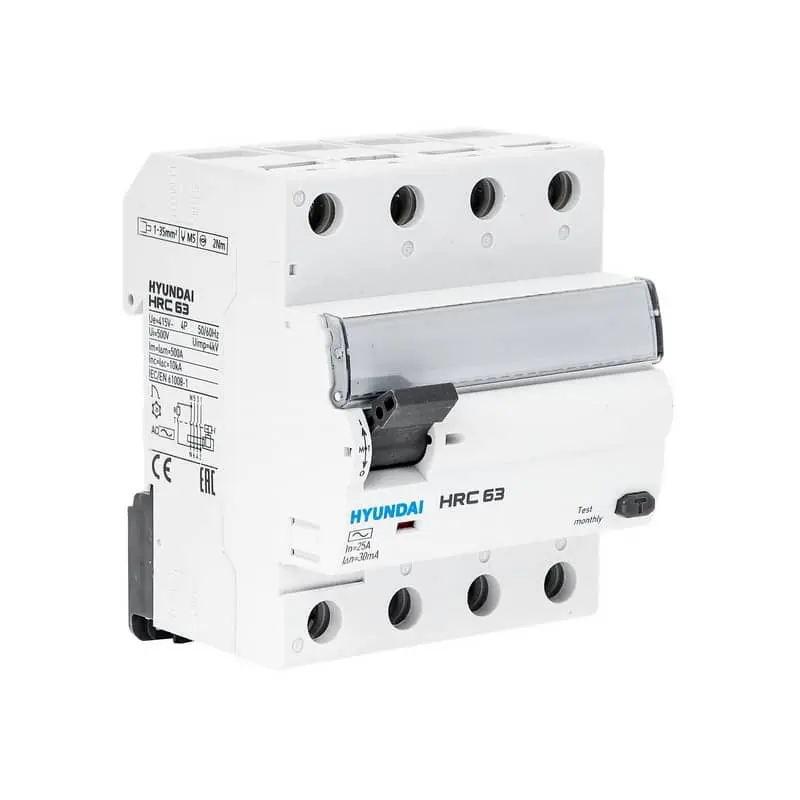

کلید فیوز محافظ جان سه‌پل (+نول) ۲۵A هیوندای مدل HRC

موجود در انبار

۴,۶۷۱,۰۰۰ تومان
کد کالا: 1007-1-5
وزن 0.3 کیلوگرم
کشور سازنده

کره جنوبی

مدل

HRC63, 63AF

برند

هیوندای

تعداد پل

سه پل (+ نول)

جریان نامی

25A

جریان نشتی

30mA

استاندارد مرجع

IEC/EN 61008-1

ولتاژ نامی (Ue)

AC 240/415 V

فرکانس نامی

50/60 Hz

جریان قطع (Icn)

10kA

جریان نامی باقی‌مانده کارکرد (I∆n)

30، 100، 300 mA

ظرفیت قطع و وصل نامی (Im)

630 A یا 10 In هر کدام بیشتر باشد

زمان عملکرد

1 IΔn < 300 ms، 5 IΔn < 40 ms

ولتاژ عایق‌بندی نامی (Ui)

500 V

ولتاژ ضربه نامی (Uimp)

4 kV

استحکام دی‌الکتریک

2.5 kV

دوام الکتریکی/مکانیکی (حداقل تعداد عملیات)

10,000/20,000

دمای کاری

-25°C تا +55°C

رطوبت

95% RH

ظرفیت ترمینال (max)

35 mm²

گشتاور سفت‌کننده

2 N.m

ارتعاش

3 g

مقاومت در برابر شوک

40 mm سقوط آزاد

درجه حفاظت

IP20

نشانگر موقعیت تماس

قرمز: روشن، سبز: خاموش

وزن خالص

0.215 kg (for 2P); 0.335 kg (for 4P)

ابعاد

87.5 × 71.3 × 73.9 mm (for 2P); 87.5 × 71.7 × 72.0 mm (for 4P)

نصب

گیره روی ریل DIN (35 mm × 7.5 mm)

وضعیت نصب

عمودی/افقی

جعبه و کاور

مواد ترموپلاستیک مقاوم در برابر شعله

اتصالات باسبار

Pin/Fork type

کانتکت‌های کمکی

بله

کلید فیوز محافظ جان سه‌پل (+نول) ۳۲A هیوندای مدل HRC

موجود در انبار

۴,۶۷۱,۰۰۰ تومان
کد کالا: 1007-1-5-1
وزن 0.3 کیلوگرم
کشور سازنده

کره جنوبی

مدل

HRC63, 63AF

برند

هیوندای

تعداد پل

سه پل (+ نول)

جریان نامی

32A

جریان نشتی

30mA

استاندارد مرجع

IEC/EN 61008-1

ولتاژ نامی (Ue)

AC 240/415 V

فرکانس نامی

50/60 Hz

جریان قطع (Icn)

10kA

جریان نامی باقی‌مانده کارکرد (I∆n)

30، 100، 300 mA

ظرفیت قطع و وصل نامی (Im)

630 A یا 10 In هر کدام بیشتر باشد

زمان عملکرد

1 IΔn < 300 ms، 5 IΔn < 40 ms

ولتاژ عایق‌بندی نامی (Ui)

500 V

ولتاژ ضربه نامی (Uimp)

4 kV

استحکام دی‌الکتریک

2.5 kV

دوام الکتریکی/مکانیکی (حداقل تعداد عملیات)

10,000/20,000

دمای کاری

-25°C تا +55°C

رطوبت

95% RH

ظرفیت ترمینال (max)

35 mm²

گشتاور سفت‌کننده

2 N.m

ارتعاش

3 g

مقاومت در برابر شوک

40 mm سقوط آزاد

درجه حفاظت

IP20

نشانگر موقعیت تماس

قرمز: روشن، سبز: خاموش

وزن خالص

0.215 kg (for 2P); 0.335 kg (for 4P)

ابعاد

87.5 × 71.3 × 73.9 mm (for 2P); 87.5 × 71.7 × 72.0 mm (for 4P)

نصب

گیره روی ریل DIN (35 mm × 7.5 mm)

وضعیت نصب

عمودی/افقی

جعبه و کاور

مواد ترموپلاستیک مقاوم در برابر شعله

اتصالات باسبار

Pin/Fork type

کانتکت‌های کمکی

بله

کلید فیوز محافظ جان سه‌پل (+نول) ۴۰A هیوندای مدل HRC

موجود در انبار

۴,۶۷۱,۰۰۰ تومان
کد کالا: 1007-1-5-2
وزن 0.3 کیلوگرم
کشور سازنده

کره جنوبی

مدل

HRC63, 63AF

برند

هیوندای

تعداد پل

سه پل (+ نول)

جریان نامی

40A

جریان نشتی

30mA

استاندارد مرجع

IEC/EN 61008-1

ولتاژ نامی (Ue)

AC 240/415 V

فرکانس نامی

50/60 Hz

جریان قطع (Icn)

10kA

جریان نامی باقی‌مانده کارکرد (I∆n)

30، 100، 300 mA

ظرفیت قطع و وصل نامی (Im)

630 A یا 10 In هر کدام بیشتر باشد

زمان عملکرد

1 IΔn < 300 ms، 5 IΔn < 40 ms

ولتاژ عایق‌بندی نامی (Ui)

500 V

ولتاژ ضربه نامی (Uimp)

4 kV

استحکام دی‌الکتریک

2.5 kV

دوام الکتریکی/مکانیکی (حداقل تعداد عملیات)

10,000/20,000

دمای کاری

-25°C تا +55°C

رطوبت

95% RH

ظرفیت ترمینال (max)

35 mm²

گشتاور سفت‌کننده

2 N.m

ارتعاش

3 g

مقاومت در برابر شوک

40 mm سقوط آزاد

درجه حفاظت

IP20

نشانگر موقعیت تماس

قرمز: روشن، سبز: خاموش

وزن خالص

0.215 kg (for 2P); 0.335 kg (for 4P)

ابعاد

87.5 × 71.3 × 73.9 mm (for 2P); 87.5 × 71.7 × 72.0 mm (for 4P)

نصب

گیره روی ریل DIN (35 mm × 7.5 mm)

وضعیت نصب

عمودی/افقی

جعبه و کاور

مواد ترموپلاستیک مقاوم در برابر شعله

اتصالات باسبار

Pin/Fork type

کانتکت‌های کمکی

بله

کلید فیوز محافظ جان سه‌پل (+نول) ۶۳A هیوندای مدل HRC

موجود در انبار

۴,۶۷۱,۰۰۰ تومان
کد کالا: 1007-1-5-4
وزن 0.3 کیلوگرم
کشور سازنده

کره جنوبی

مدل

HRC63, 63AF

برند

هیوندای

تعداد پل

سه پل (+ نول)

جریان نامی

63A

جریان نشتی

30mA

استاندارد مرجع

IEC/EN 61008-1

ولتاژ نامی (Ue)

AC 240/415 V

فرکانس نامی

50/60 Hz

جریان قطع (Icn)

10kA

جریان نامی باقی‌مانده کارکرد (I∆n)

30، 100، 300 mA

ظرفیت قطع و وصل نامی (Im)

630 A یا 10 In هر کدام بیشتر باشد

زمان عملکرد

1 IΔn < 300 ms، 5 IΔn < 40 ms

ولتاژ عایق‌بندی نامی (Ui)

500 V

ولتاژ ضربه نامی (Uimp)

4 kV

استحکام دی‌الکتریک

2.5 kV

دوام الکتریکی/مکانیکی (حداقل تعداد عملیات)

10,000/20,000

دمای کاری

-25°C تا +55°C

رطوبت

95% RH

ظرفیت ترمینال (max)

35 mm²

گشتاور سفت‌کننده

2 N.m

ارتعاش

3 g

مقاومت در برابر شوک

40 mm سقوط آزاد

درجه حفاظت

IP20

نشانگر موقعیت تماس

قرمز: روشن، سبز: خاموش

وزن خالص

0.215 kg (for 2P); 0.335 kg (for 4P)

ابعاد

87.5 × 71.3 × 73.9 mm (for 2P); 87.5 × 71.7 × 72.0 mm (for 4P)

نصب

گیره روی ریل DIN (35 mm × 7.5 mm)

وضعیت نصب

عمودی/افقی

جعبه و کاور

مواد ترموپلاستیک مقاوم در برابر شعله

اتصالات باسبار

Pin/Fork type

کانتکت‌های کمکی

بله

کلید محافظ جان هیوندای چیست و چه کاربردی دارد؟

کلید محافظ جان هیوندای (Hyundai Residual Current Circuit Breaker) یکی از تجهیزات حفاظتی حیاتی در سیستم‌های برق فشار ضعیف است که وظیفه اصلی آن محافظت از جان انسان‌ها و تجهیزات در برابر نشتی جریان الکتریکی به زمین می‌باشد. این کلید با شناسایی اختلاف جریان بین فاز و نول، در صورت وقوع نشتی، در کسری از ثانیه مدار را قطع می‌کند.

شرکت Hyundai Electric & Energy Systems به عنوان یکی از برندهای معتبر جهانی در صنعت برق، کلیدهای محافظ جان خود را مطابق با استانداردهای بین‌المللی مانند IEC 61008 و IEC 61009 طراحی و تولید می‌کند. کلیدهای محافظ جان هیوندای از نظر کیفیت، دوام، و دقت عملکرد در زمره محصولات حرفه‌ای و صنعتی قرار می‌گیرند.


نحوه عملکرد کلید محافظ جان هیوندای

کلیدهای محافظ جان هیوندای با استفاده از ترانسفورماتور حلقوی داخلی جریان عبوری فاز و نول را مقایسه می‌کنند. در حالت عادی، مجموع جریان‌های فاز و نول برابر است. اما در صورت نشتی (مثلاً عبور بخشی از جریان از بدن انسان یا اتصال بدنه فلزی دستگاه به زمین)، این تعادل به‌هم می‌خورد.

در چنین شرایطی، کلید در زمانی کمتر از ۳۰ میلی‌ثانیه واکنش نشان داده و مدار را قطع می‌کند تا از برق‌گرفتگی، آتش‌سوزی و آسیب به تجهیزات جلوگیری شود.


انواع کلید محافظ جان هیوندای

Hyundai انواع مختلفی از کلید محافظ جان را با توجه به نوع کاربرد، تعداد پل و ولتاژ سیستم تولید می‌کند:

🔸 RCCB (Residual Current Circuit Breaker)

  • فقط حفاظت نشتی جریان

  • در مدل‌های دوپل (1P+N) و چهارپل (3P+N)

  • بدون حفاظت اضافه‌بار

🔸 RCBO (Residual Current Breaker with Overcurrent)

  • ترکیب حفاظت نشتی جریان + حفاظت اضافه‌بار

  • در مدل‌های تک‌پل و دوپل

  • مناسب برای حفاظت کامل مدارهای مجزا


ویژگی‌های کلید محافظ جان هیوندای

حساسیت بالا به نشتی جریان (30mA – 100mA – 300mA)
قابلیت انتخاب جریان نامی (16A تا 100A)
قطع سریع مدار در صورت خطر برق‌گرفتگی یا نشتی
نصب آسان روی ریل استاندارد DIN
دارای دکمه تست (TEST) برای بررسی عملکرد دوره‌ای
طراحی صنعتی مقاوم در برابر دما، رطوبت و نوسانات ولتاژ
سازگار با سیستم‌های تک‌فاز و سه‌فاز


کاربردهای کلید محافظ جان هیوندای

  • تابلو برق اصلی ساختمان‌های مسکونی، اداری، تجاری

  • حفاظت از پریزهای برق در حمام، آشپزخانه، اتاق کودک

  • تابلوهای صنعتی و کارخانه‌ای سه‌فاز

  • سیستم‌های تهویه مطبوع، پمپ‌ها و تجهیزات برقی صنعتی

  • پروژه‌های ساختمانی و انبوه‌سازی با نیاز به ایمنی بالا

  • حفاظت از ماشین‌آلات حساس و گران‌قیمت در برابر نشتی


برتری‌های کلید محافظ جان هیوندای نسبت به رقبا

  • ساخت کره جنوبی با استاندارد بین‌المللی

  • طراحی دقیق و پایدار حتی در شرایط محیطی سخت

  • طول عمر بالا و عملکرد مکانیکی روان

  • مقرون‌به‌صرفه نسبت به برندهای اروپایی مانند ABB یا Schneider

  • قابل استفاده در کنار سایر تجهیزات برند هیوندای (مانند کلید مینیاتوری، حرارتی و کنتاکتور)


نکات مهم هنگام انتخاب کلید محافظ جان هیوندای

  1. تطابق آمپر کلید با بار مدار: انتخاب جریان نامی مناسب (مثلاً 32A، 63A، 100A) متناسب با نوع مصرف‌کننده‌ها و سیم‌کشی.

  2. انتخاب حساسیت نشتی جریان:

    • 30mA برای حفاظت جان (استاندارد خانگی)

    • 100 یا 300mA برای حفاظت تجهیزات یا جلوگیری از آتش‌سوزی

  3. تعداد پل مناسب:

    • برای مدارهای تک‌فاز: مدل‌های 2P یا RCBO

    • برای مدارهای سه‌فاز: مدل‌های 4P یا RCBO سه‌فاز

  4. وجود دکمه تست و انجام تست دوره‌ای: برای اطمینان از سلامت کلید محافظ جان، دکمه تست را هر چند ماه یک‌بار فشار دهید.


کلید محافظ جان هیوندای با کیفیت ساخت بالا، طراحی دقیق و عملکرد سریع، یکی از بهترین گزینه‌ها برای افزایش ایمنی برق خانگی و صنعتی است. این کلیدها با تنوع در آمپر، تعداد پل و نوع حفاظت، پاسخ‌گوی نیاز پروژه‌های مسکونی، اداری، صنعتی و عمرانی هستند.

با انتخاب صحیح مدل، رعایت اصول نصب و استفاده از برند معتبر هیوندای، می‌توان از خطرات برق‌گرفتگی، نشتی جریان، و خسارات ناشی از خطاهای الکتریکی جلوگیری کرد.
