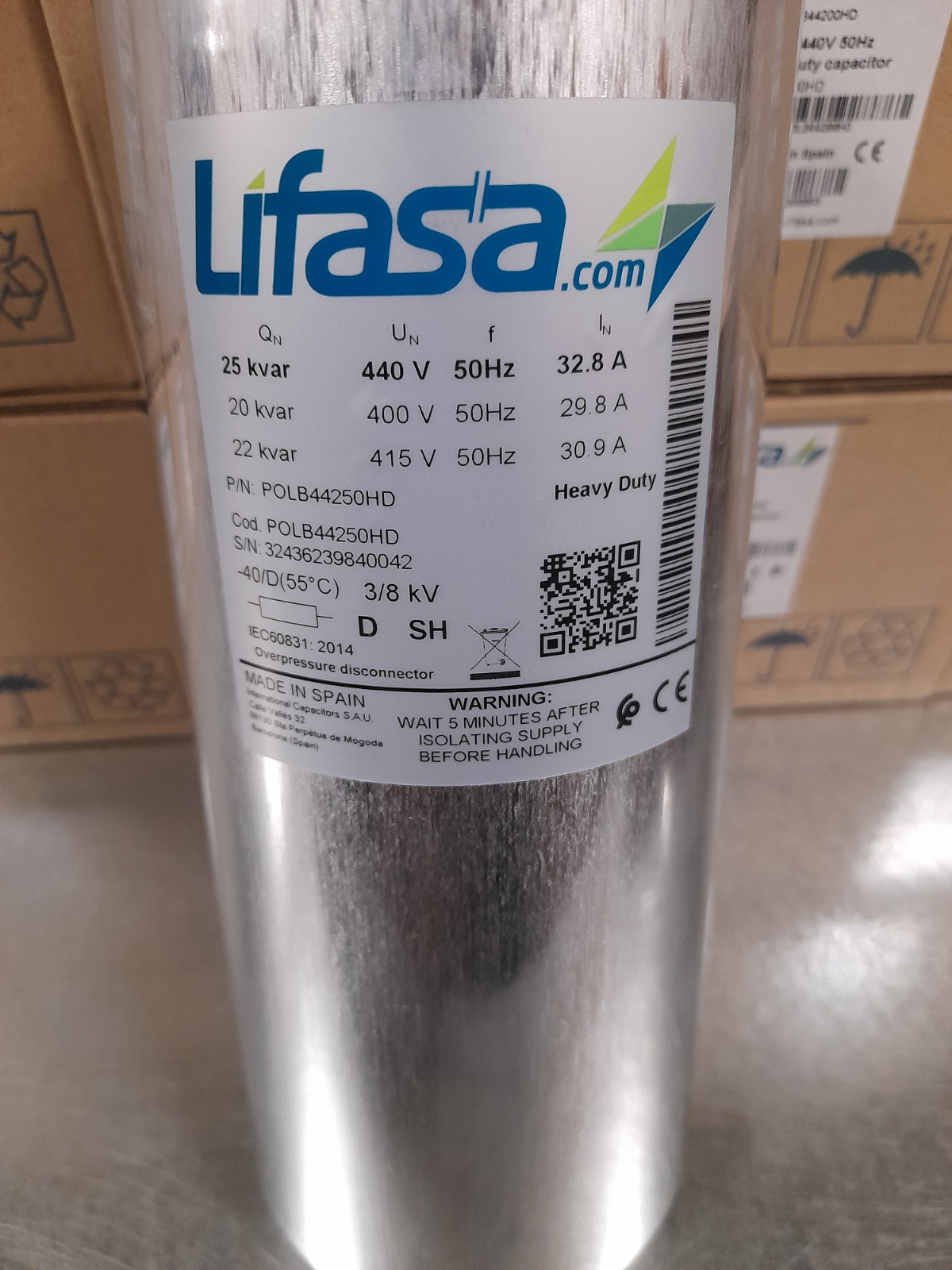

خازن ۲۵ کیلووار ۴۴۰ ولت لیفاسا POLB 44250HD

معرفی کلی

خازن سه‌فاز POLB 44250HD از سری POLB Heavy-Duty (HD) شرکت لیفاسا یک واحد توان راکتیو با ظرفیت 25 کیلووار و ولتاژ نامی 440 ولت است که برای اصلاح ضریب توان، کاهش تلفات شبکه و جبران توان راکتیو در تابلوهای صنعتی و بانک‌های خازنی طراحی شده است. این رده برای کاربردهای سنگین و شرایطی که بارها غیرخطی، هارمونیک‌دار یا دارای راه‌اندازی مکرر موتور هستند، ایده‌آل است.

طراحی و تکنولوژی ساخت

دی‌الکتریک و خودترمیمی

خازن‌های سری POLB-HD از فیلم متالایز پلی‌پروپیلن با خاصیت Self-Healing ساخته شده‌اند؛ این تکنولوژی باعث می‌شود در صورت بروز اتصالات موضعی یا تخریب جزئی در دی‌الکتریک، ناحیه آسیب‌دیده ایزوله شده و عملکرد کلی خازن ادامه یابد که نتیجهٔ آن افزایش عمر مفید و قابلیت اطمینان سیستم است.

پر شدن با گاز و بدنه مکانیکی

نسخه‌های HD معمولاً با گاز بی‌اثر (N₂) پر می‌شوند یا به صورت رزینی محافظت می‌گردند تا انتقال حرارت و ایمنی داخلی بهینه شود. بدنه استوانه‌ای آلومینیومی، ترمینال‌های کلمپی استاندارد و پیچ فیکس M12 نصب مطمئن و سریع در تابلو را فراهم می‌کنند.

عملکرد الکتریکی و مشخصات عملیاتی

مقادیر پایه (محاسبه و مرجع)

• توان نامی: 25 kVAr @ 440 V (50 Hz).

• جریان نامی (In): In=Q3 VLLI_n = \dfrac{Q}{\sqrt{3}\,V_{LL}}In​=3

• ​VLL​Q​ → تقریباً 32.80 A در 440 ولت.

• ظرفیت معادل هر فاز: با توجه به روابط سه‌فازی، مقدار تقریبی 137 µF به ازای هر فاز (در پیکربندی تک‌فاز/دلتا برای هر عنصر خازنی).

این مقادیر برای طراحی فیوزها، کنتاکتورها و انتخاب المان‌های جانبی بسیار مفیدند.

تلفات، محدودیت‌ها و تحمل اضافه‌جریان

خازن‌های POLB-HD طراحی شده‌اند تا تلفات دی‌الکتریک بسیار پایین (≤ 0.2 W/kVAr) و تلفات کل اندک (≤ 0.4 W/kVAr) داشته باشند که به معنی تولید حرارت کمتر و بهره‌وری بالاتر در عملکرد پیوسته است. همچنین توانایی تحمل اضافه‌جریان دائمی تا حدود 2 × In و پیک گذرا (inrush) تا ≈ 400 × In در طراحی این سری در نظر گرفته شده است؛ این مشخصه‌ها این محصول را برای شبکه‌هایی با راه‌اندازی موتورها یا بارهای غیرخطی بسیار مناسب می‌سازد.

ایمنی و محافظت‌ها

POLB 44250HD دارای سیستم قطع فشار داخلی (Over-pressure Disconnector / OSD) و فیوزهای داخلی است تا در صورت بروز خطای داخلی یا افزایش فشار، خازن به‌طور ایمن از مدار جدا شود و از خطرات انفجار یا آتش‌سوزی جلوگیری گردد. همچنین مقاومت‌های تخلیه (discharge resistors) به‌منظور تخلیه ایمن ولتاژ پس از قطع تغذیه، نصب یا قابل تامین هستند.

مزایا و موارد کاربرد

مزایا کلیدی

• کاهش تلفات شبکه و بهبود PF که منجر به کاهش قبض انرژی و افزایش ظرفیت ترانسفورماتور می‌شود.

• تلفات پایین و تولید حرارت کم که نیاز به تهویه تابلو را کاهش می‌دهد.

• تحمل بالای جریان‌های گذرا مناسب برای کاربرد در خطوط با درایوها و رکتیفایرها.

• سیستم‌های حفاظتی داخلی جهت افزایش ایمنی نصب در تابلوهای مرکزی.

کاربردهای متداول

بانک‌های خازنی تابلوهای مرکزی در کارخانه‌ها، اصلاح ضریب توان در خطوط با موتورهای سنگین، سیستم‌های تهویه و کمپرسورها، و پروژه‌های بهینه‌سازی شتاب‌گیر انرژی که نیاز به واحدهای قابل‌اطمینان و کم‌تلفات دارند.

نکات نصب و نگهداری

• قبل از نصب اطمینان حاصل کنید که مقاومت تخلیه و سیستم OSD سالم و اتصال ارت برقرار است.

• از کنتاکتور خازنی مناسب برای کنترل جریان هجومی استفاده کنید.

• در محیط‌های مرطوب یا دارای گردوغبار از هود/کاور استفاده کنید تا درجه حفاظت افزایش یابد (IP20 استاندارد، امکان افزایش تا IP54 با کاور).

• بازدید دوره‌ای ترمینال‌ها، فیوزهای داخلی و وضعیت بدنه انجام شود.
