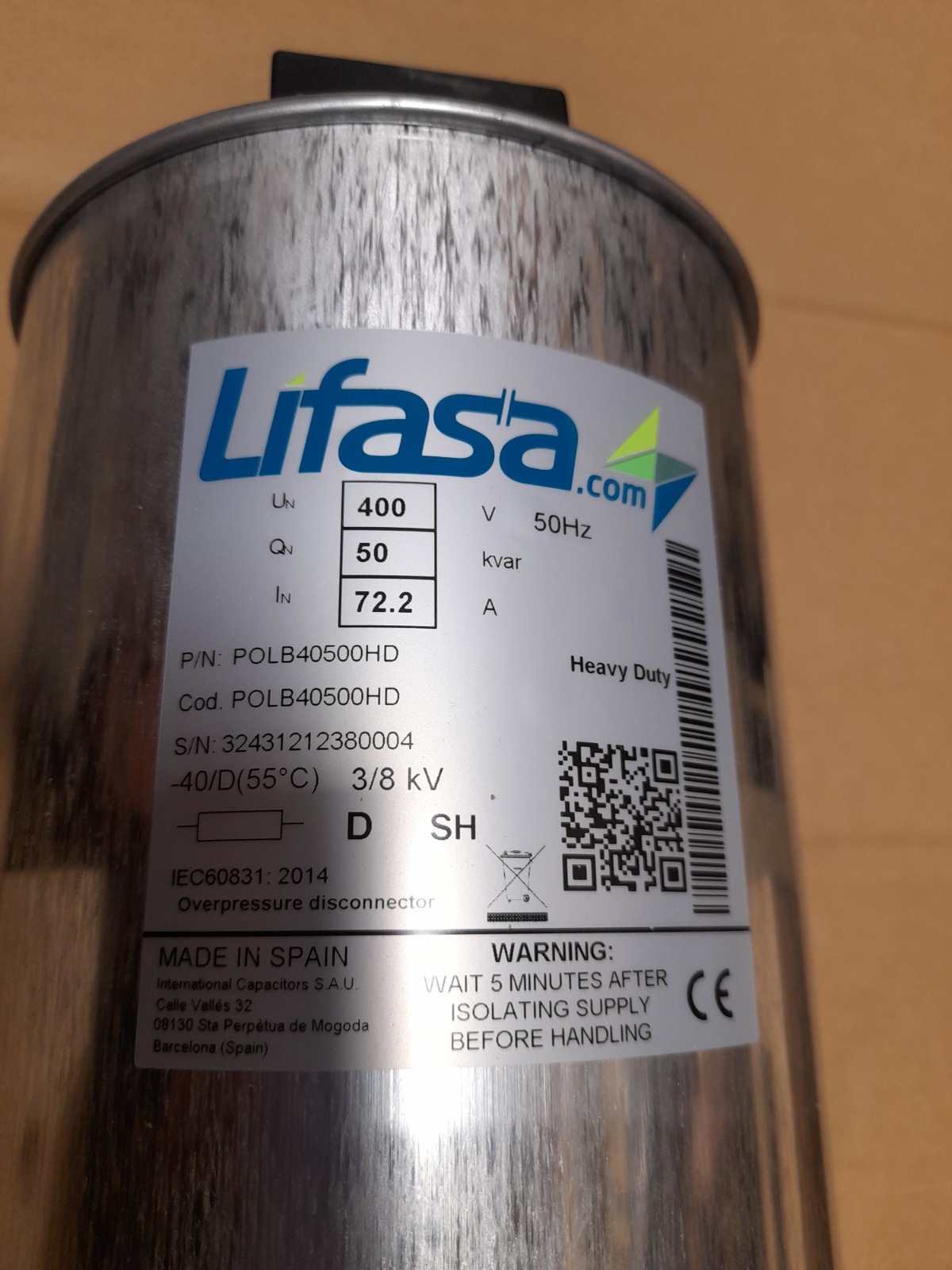

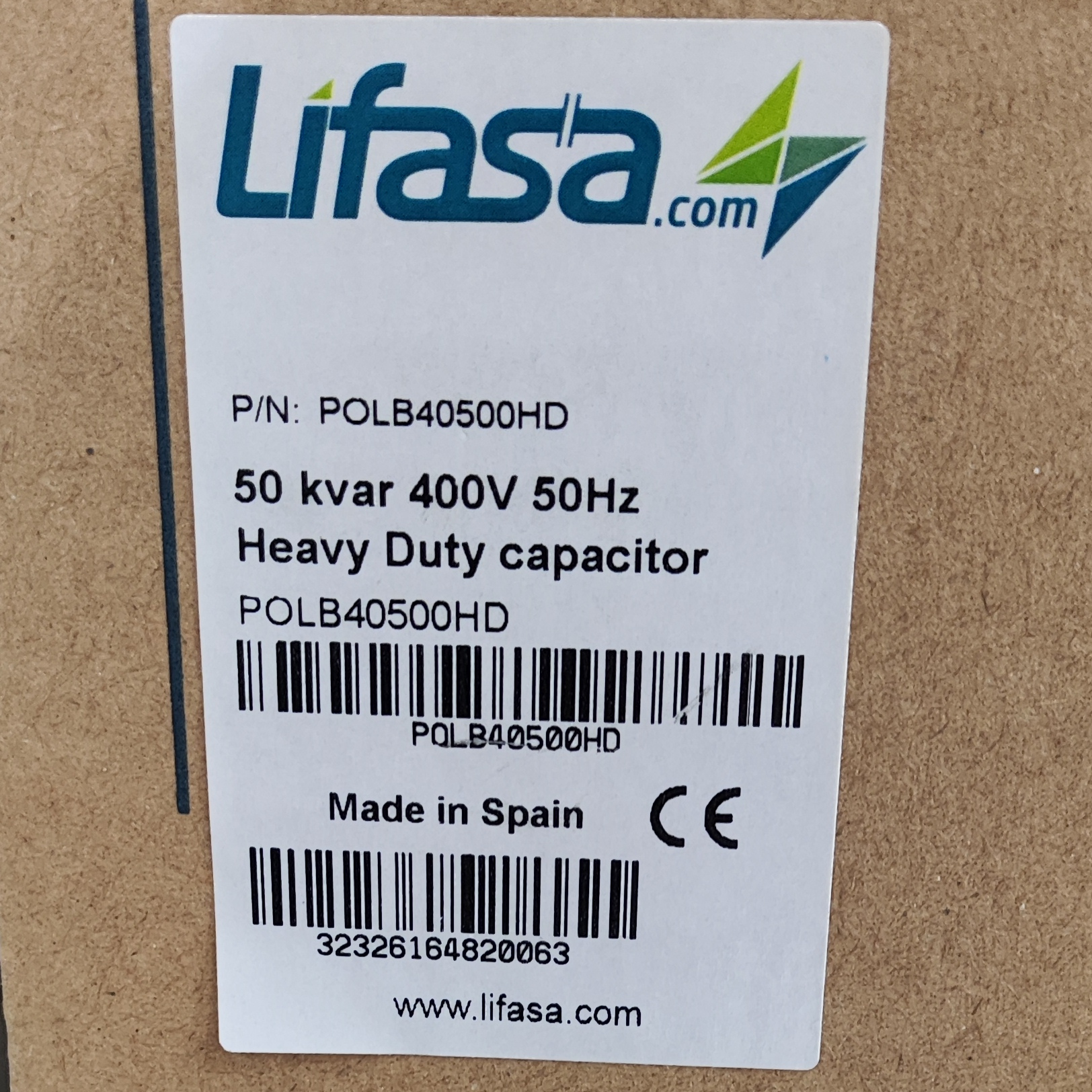

خازن ۵۰ کیلووار ۴۰۰ ولت لیفاسا POLB 40500HD

معرفی کلی

خازن سه‌فاز POLB 40500HD از سری Heavy-Duty شرکت Lifasa یک واحد توان راکتیو ۵۰ کیلووار ویژه شبکه‌های سه‌فاز ۴۰۰ ولت است. این محصول برای بهبود ضریب توان، کاهش تلفات شبکه و آزادسازی ظرفیت ترانسفورماتورها در تابلوهای صنعتی و بانک‌های خازنی مرکزی طراحی شده است. طراحی «Heavy-Duty» یعنی این خازن برای کار در شرایط سخت — شامل هارمونیک بالا، راه‌اندازی‌های مکرر موتورها و پیک‌های جریان — مناسب و قابل‌اطمینان است.

ساختار و تکنولوژی

خازن POLB 40500HD از دی‌الکتریک پلی‌پروپیلن متالایز (metallized polypropylene) استفاده می‌کند که خاصیت Self-Healing دارد؛ در صورت بروز تخریب موضعی در فیلم دی‌الکتریک، ناحیه معیوب ایزوله شده و بقیه المنت بدون افت عملکرد ادامه می‌دهد. بدنهٔ استوانه‌ای آلومینیومی، پر شدن با گاز بی‌اثر یا فرایند خشک محافظتی و ترمینال‌های کلمپی استاندارد، نصب و خنک‌سازی طبیعی را تسهیل می‌کنند. فیت‌شدن مقاومت‌های تخلیه (discharge resistors) و مکانیزم قطع فشار داخلی (OSD) از جمله ویژگی‌های ایمنی این خانواده است.

عملکرد الکتریکی و اعداد کلیدی

• ولتاژ نامی: 400 V AC (سه‌فاز، 50 Hz).

• توان راکتیو نامی: 50 kVAr.

• جریان نامی (In) در 400V: تقریباً 72.2 A (برای انتخاب کنتاکتورها و فیوزها باید این مقدار مدنظر باشد).

• ظرفیت معادل هر فاز (محاسبه‌شده): حدود 995 µF (برای هر عنصر سه‌فاز — مقدار مرجع برای طراحی انتخابی و محاسبات).

• تلفات دی‌الکتریک: بسیار کم (معمولاً ≤ 0.2 W/kVAr).

• تلفات کل: پایین (معمولاً ≤ 0.4 W/kVAr).

این ویژگی‌ها باعث می‌شوند خازن در عملکرد پیوسته گرمای کمی تولید کند و نیاز به تهویهٔ گسترده در تابلوها کاهش یابد.

ایمنی و تحمل شرایط گذرا

مدل HD برای تحمل جریان‌های هجومی و گذرا طراحی شده است: اضافه‌جریان دائمی تا حدود 1.8–2 × In قابل تحمل است و پیک‌های گذرا (inrush) تا چند صد برابر جریان نامی در طراحی در نظر گرفته شده‌اند. سیستم قطع فشار داخلی (Over-pressure Disconnector) در صورت بروز خطای داخلی سه فاز را به‌طور ایمن قطع می‌کند تا خطرات انفجار یا حریق کاهش یابد. مقاومت‌های تخلیه نصب‌شده تضمین می‌کنند که پس از قطع تغذیه ولتاژ به سرعت در سطح ایمن تخلیه شود.

مزایا و کاربردها

• اصلاح ضریب توان و کاهش قبض انرژی: با حذف توان راکتیو از شبکه، جریان‌های نامفید کاهش و بازدهی سیستم افزایش می‌یابد.

• افزایش ظرفیت ترانسفورماتور و خطوط: کاهش بار راکتیو باعث آزادسازی ظرفیت برای بارهای جدید می‌شود.

• عملکرد قابل‌اطمینان در محیط صنعتی: طراحی Heavy-Duty مناسبت برای خطوطی با هارمونیک و راه‌اندازی موتورها است.

• کاهش هزینه‌های نگهداری: تلفات پایین، خاصیت Self-Healing و عمر طراحی‌شده طولانی (معمولاً ~۱۵۰٬۰۰۰ ساعت) موجب کاهش هزینه‌های تعویض و سرویس می‌شود.

نکات نصب و نگهداری

• قبل از نصب، از سالم‌بودن مقاومت‌های تخلیه و اتصال ارت اطمینان حاصل کنید.

• فضای کافی برای نصب و تهویه در تابلو در نظر گرفته شود؛ در محیط‌های آلوده یا مرطوب از کاور/هود مناسب برای افزایش درجه حفاظت (تا IP54 با هود) استفاده شود.

• از کنتاکتور خازنی و فیوز مناسب برای کنترل جریان هجومی بهره ببرید.

• بازدید دوره‌ای شامل بررسی ترمینال‌ها، فیوزهای داخلی و عملکرد مکانیزم OSD لازم است.
