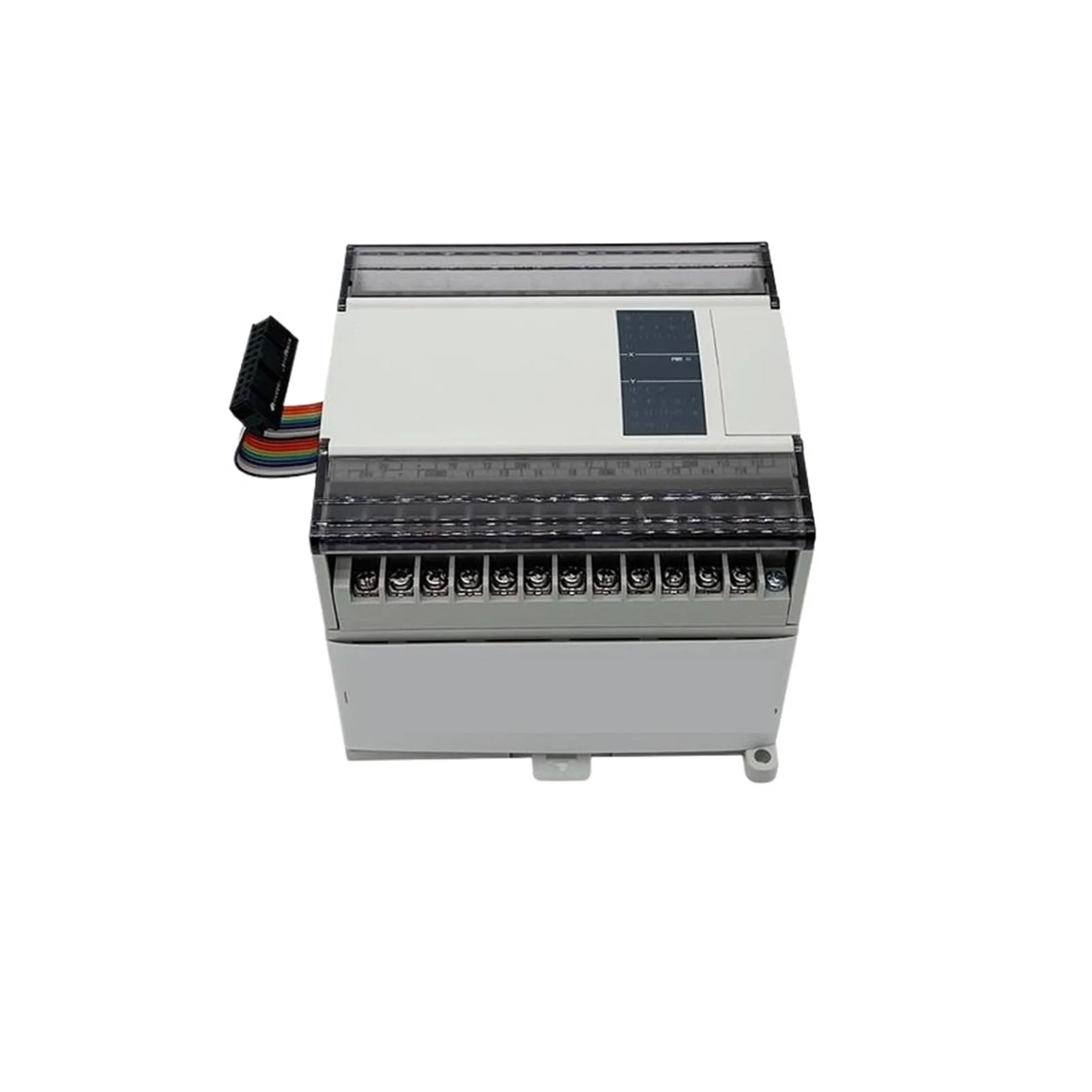

کارت PLC زینجی (XINJE) مدل xd-e8x8yt (دست دوم)

معرفی کارت PLC زینجی (XINJE) مدل XD-E8X8YT

کارت یا ماژول PLC زینجی مدل XD-E8X8YT یکی از ماژول‌های توسعه (Expansion Module) پرکاربرد در سیستم‌های اتوماسیون صنعتی است که برای افزایش تعداد ورودی و خروجی‌های دیجیتال در PLCهای سری XD طراحی شده است. این ماژول به مهندسان این امکان را می‌دهد که بدون نیاز به تعویض PLC اصلی، ظرفیت سیستم کنترلی خود را گسترش دهند و پاسخگوی نیازهای پیچیده‌تر صنعتی باشند.

در بسیاری از پروژه‌های صنعتی، تعداد ورودی و خروجی‌های PLC داخلی کافی نیست. در چنین شرایطی، استفاده از ماژول‌هایی مانند XD-E8X8YT یک راهکار اقتصادی و کارآمد محسوب می‌شود. این کارت به‌صورت مستقیم به PLC متصل شده و به‌عنوان بخشی از سیستم کنترلی عمل می‌کند.

ساختار و تعداد ورودی و خروجی

ماژول XD-E8X8YT دارای 16 نقطه I/O دیجیتال است که شامل 8 ورودی و 8 خروجی می‌شود. ورودی‌ها از نوع دیجیتال با سطح ولتاژ 24 ولت DC بوده و معمولاً برای دریافت سیگنال از سنسورها، کلیدها و تجهیزات کنترلی استفاده می‌شوند.

خروجی‌های این ماژول از نوع ترانزیستوری (Transistor Output) هستند که برای کنترل سریع و دقیق تجهیزات مانند رله‌ها، شیرهای برقی و درایورها کاربرد دارند.

همچنین نوع ورودی‌ها در این مدل معمولاً NPN است که در بسیاری از سیستم‌های صنعتی رایج می‌باشد.

عملکرد و سرعت پاسخ‌دهی

یکی از ویژگی‌های مهم این ماژول، سرعت پاسخ مناسب آن در پردازش سیگنال‌ها است. زمان پاسخ ورودی‌ها معمولاً کمتر از 20 میلی‌ثانیه بوده و خروجی ترانزیستوری می‌تواند با سرعت بسیار بالا (در حد 0.2 میلی‌ثانیه) عمل کند.

این ویژگی باعث می‌شود XD-E8X8YT برای کاربردهایی که نیاز به واکنش سریع دارند، مانند خطوط تولید خودکار یا سیستم‌های کنترلی دقیق، گزینه‌ای بسیار مناسب باشد.

قابلیت توسعه و سازگاری

این ماژول به‌عنوان یک ماژول توسعه سمت راست (Right Expansion Module) برای PLCهای سری XD طراحی شده است و می‌تواند به‌راحتی به CPU متصل شود.

یکی از مزایای مهم این مدل، قابلیت اتصال چندین ماژول به‌صورت هم‌زمان است. بسته به نوع PLC، امکان اتصال 10 تا 16 ماژول توسعه وجود دارد که این موضوع انعطاف‌پذیری بسیار بالایی در طراحی سیستم ایجاد می‌کند.

این قابلیت باعث می‌شود سیستم کنترلی به‌راحتی قابل ارتقاء باشد و بتوان آن را مطابق با نیاز پروژه توسعه داد.

ویژگی‌های الکتریکی و صنعتی

ماژول XD-E8X8YT با تغذیه 24 ولت DC کار می‌کند که استاندارد رایج در صنعت است. این موضوع باعث سازگاری آسان با سایر تجهیزات صنعتی می‌شود.

از نظر توان خروجی، خروجی‌های ترانزیستوری این ماژول معمولاً قابلیت تحمل جریان تا حدود 0.8 آمپر را دارند که برای بسیاری از کاربردهای کنترلی مناسب است.

همچنین طراحی ترمینال‌های این ماژول به‌گونه‌ای است که سیم‌کشی به‌صورت ساده و ایمن انجام شود و خطاهای نصب کاهش یابد.

مزایا و نقاط قوت

کارت PLC زینجی مدل XD-E8X8YT دارای مزایای متعددی است که آن را به گزینه‌ای محبوب در پروژه‌های صنعتی تبدیل کرده است:

• افزایش تعداد ورودی و خروجی بدون نیاز به تعویض PLC
• سرعت پاسخ بالا در خروجی‌های ترانزیستوری
• طراحی ماژولار و نصب آسان
• سازگاری کامل با PLCهای سری XD
• قیمت اقتصادی نسبت به برندهای مشابه
• قابلیت توسعه سیستم تا چندین ماژول

این ویژگی‌ها باعث می‌شود این ماژول در پروژه‌های کوچک تا متوسط، انتخابی بسیار منطقی باشد.

کاربردهای صنعتی

ماژول XD-E8X8YT در صنایع مختلفی مورد استفاده قرار می‌گیرد، از جمله:

• خطوط تولید و مونتاژ
• ماشین‌آلات بسته‌بندی
• سیستم‌های کنترل صنعتی
• تابلوهای برق و اتوماسیون
• صنایع غذایی و دارویی

در هر سیستمی که نیاز به افزایش ورودی و خروجی دیجیتال وجود داشته باشد، این ماژول می‌تواند نقش مؤثری ایفا کند.
