کلید هوایی فیکس هیوندای سری HG مدل HGS-32 یکی از مدارشکن‌های هوایی قدرتمند شرکت Hyundai Electric است که با جریان نامی 3200 آمپر، ساختار سه پل و قدرت قطع 85kA در ولتاژ 415 ولت برای حفاظت مدارهای اصلی و فیدرهای پرجریان طراحی شده است. این محصول از خانواده HG-Series بوده و جایگزین صحیح محصولی است که پیش‌تر با عنوان سری UAS در سایت درج شده بود.

معرفی کلید هوایی هیوندای مدل HGS-32

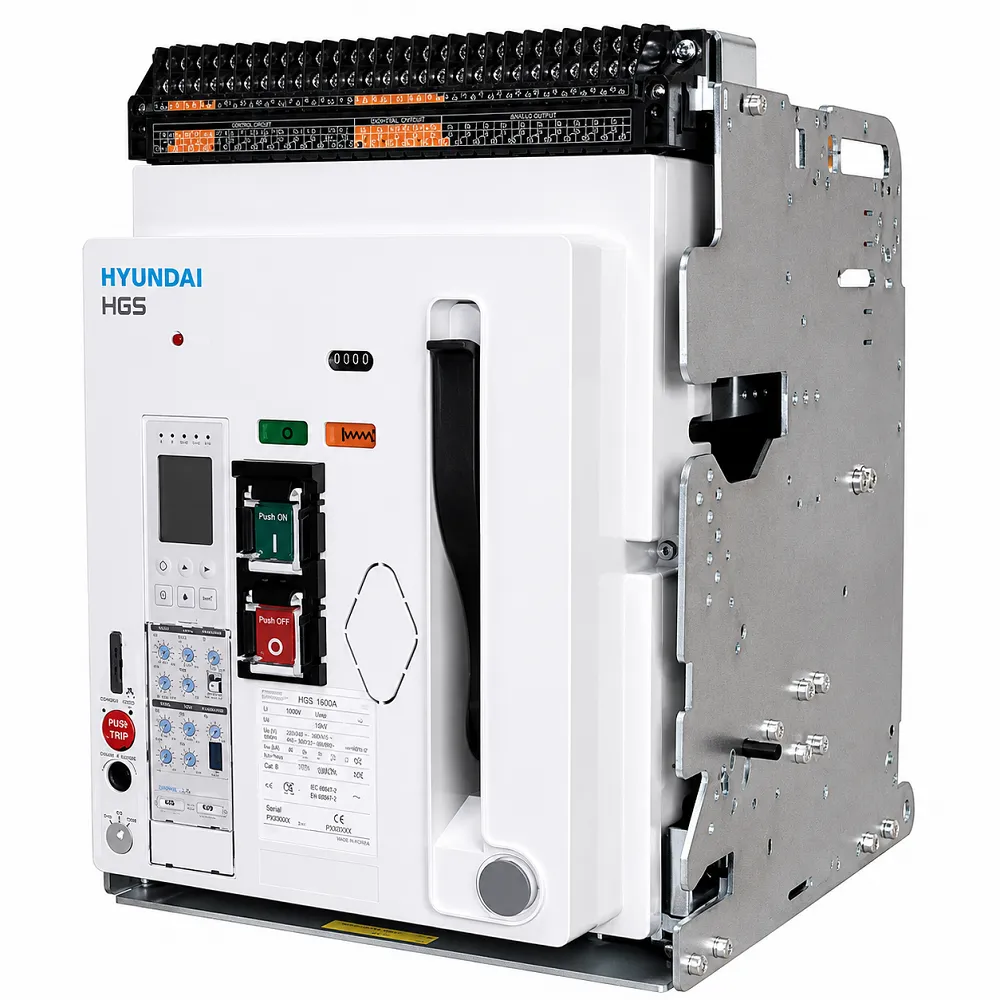

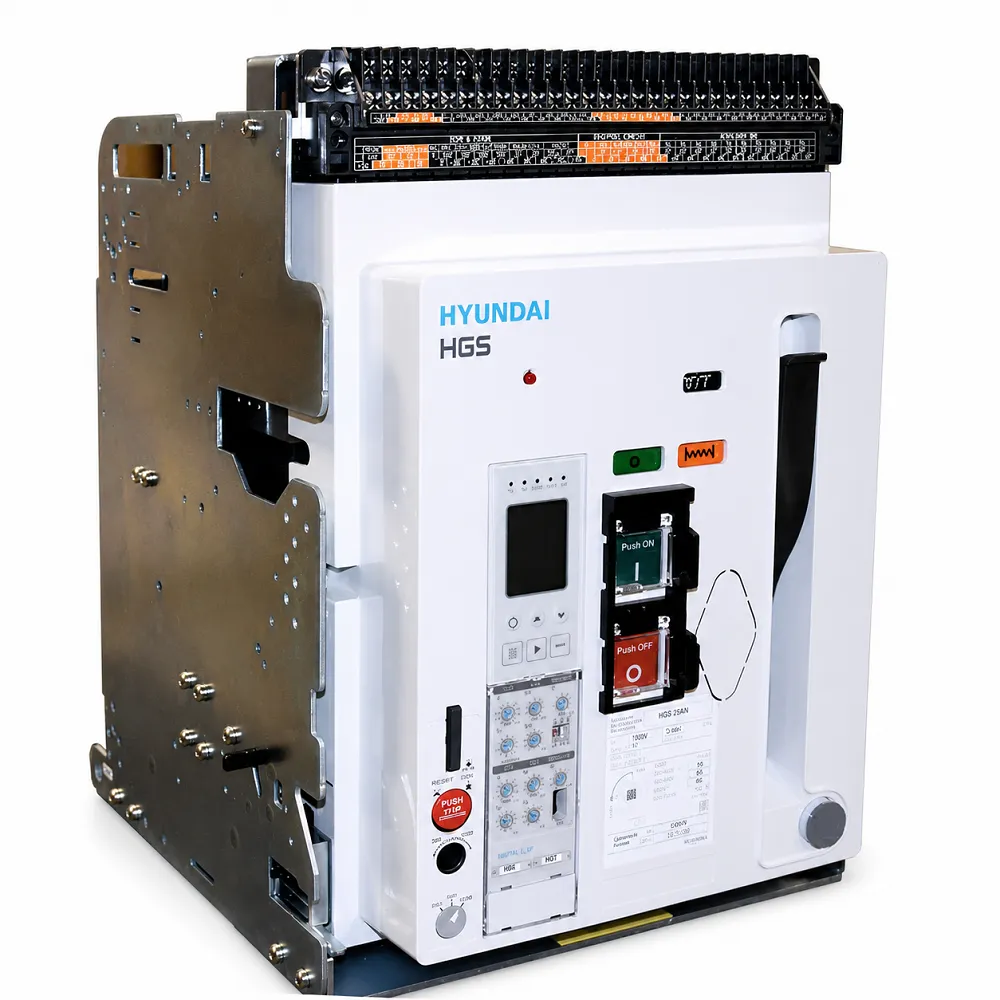

کلید هوایی هیوندای HGS-32 از نوع مدارشکن هوایی یا Air Circuit Breaker است. این کلید برای قطع، وصل و حفاظت مدارهای فشار ضعیف با جریان بالا استفاده می‌شود و معمولاً در ورودی اصلی تابلو برق، خروجی ترانسفورماتور و فیدرهای اصلی شبکه نصب می‌شود.

مدل معرفی‌شده در این صفحه دارای کد مرجع HGS-32B3H، جریان نامی 3200 آمپر، سه پل و ساختار نصب ثابت یا Fixed Type است. این کلید به رله حفاظتی الکترونیکی GPR-LA مجهز بوده و امکان تنظیم دقیق حفاظت‌های مدار را فراهم می‌کند.

قدرت قطع نهایی این مدل در ولتاژهای 415، 380، 230 و 220 ولت برابر با 85 کیلوآمپر است. در ولتاژ 690 ولت، قدرت قطع طبق IEC و گواهی DEKRA برابر با 70 کیلوآمپر و مطابق استاندارد KS برابر با 65 کیلوآمپر اعلام شده است.

بنابراین هنگام انتخاب کلید باید قدرت قطع همراه با ولتاژ واقعی شبکه بررسی شود و نباید مقدار 85kA را برای تمام ولتاژهای کاری یکسان در نظر گرفت.

کاربردهای کلید هوایی 3200 آمپر هیوندای

کلید هوایی فیکس هیوندای HGS-32 برای حفاظت مدارهای اصلی و پرجریان در مجموعه‌های صنعتی، تجاری و زیرساختی مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• تابلوهای توزیع اصلی برق: برای حفاظت ورودی اصلی تابلو و کنترل جریان عبوری از باس‌بارها.
• خروجی ترانسفورماتور: جهت حفاظت مدار پایین‌دست ترانسفورماتور در برابر اضافه‌بار و اتصال کوتاه.
• کارخانجات صنعتی: برای حفاظت خطوط تولید، ماشین‌آلات سنگین و تجهیزات پرمصرف.
• صنایع فولاد و پتروشیمی: مناسب تابلوهای اصلی و فیدرهای دارای جریان و توان بالا.
• نیروگاه‌ها و پست‌های برق: برای حفاظت قسمت‌های مختلف شبکه توزیع فشار ضعیف.
• ساختمان‌های تجاری بزرگ: مناسب برج‌های اداری، مراکز خرید، هتل‌ها و مجتمع‌های چندمنظوره.
• مراکز داده: برای حفاظت فیدرهای اصلی، UPSها، ژنراتورها و سیستم‌های برق اضطراری.
• بیمارستان‌ها: برای حفاظت شبکه توزیع اصلی و تجهیزات حساس الکتریکی.
• تأسیسات آب و فاضلاب: مناسب تابلوهای اصلی، پمپ‌ها و الکتروموتورهای پرقدرت.
• زیرساخت‌های عمومی: مانند فرودگاه‌ها، مترو، دانشگاه‌ها و مراکز ارتباطی.

ویژگی‌های کلیدی کلید هوایی هیوندای HGS-32

1. جریان نامی 3200 آمپر

کلید هوایی HGS-32 برای عبور جریان نامی 3200 آمپر در شرایط استاندارد و دمای مرجع 40 درجه سانتی‌گراد طراحی شده است. این ظرفیت، محصول را برای ورودی تابلوهای اصلی، خروجی ترانسفورماتورها و فیدرهای بسیار پرجریان مناسب می‌کند.

جریان نامی کلید باید با توجه به جریان واقعی بار، ظرفیت باس‌بار، سطح مقطع کابل‌ها، دمای محیط، تهویه تابلو و شرایط نصب انتخاب شود. استفاده از کلیدی با جریان نامی نامتناسب ممکن است باعث افزایش دمای تجهیزات یا عملکرد نامناسب سیستم حفاظتی شود.

2. قدرت قطع 85kA در 415 ولت

قدرت قطع نهایی 85 کیلوآمپر نشان می‌دهد که کلید HGS-32 می‌تواند در شرایط تعیین‌شده توسط سازنده، جریان اتصال کوتاه تا این مقدار را در ولتاژ 415 ولت قطع کند.

قدرت قطع کلید باید مساوی یا بیشتر از بیشترین جریان اتصال کوتاه احتمالی در نقطه نصب باشد. انتخاب محصول تنها بر اساس جریان نامی 3200 آمپر و بدون انجام محاسبات اتصال کوتاه توصیه نمی‌شود.

3. قدرت قطع در ولتاژ 690 ولت

در شبکه‌های دارای ولتاژ کاری 690 ولت، قدرت قطع HGS-32 طبق IEC و گواهی DEKRA برابر با 70 کیلوآمپر اعلام شده است. مقدار قدرت قطع مطابق استاندارد KS در همین ولتاژ برابر با 65 کیلوآمپر است.

هنگام استفاده از محصول در شبکه 690 ولت، باید مقدار قدرت قطع متناسب با استاندارد مبنای طراحی و مدارک فنی پروژه در نظر گرفته شود.

4. ظرفیت قطع سرویس 100 درصد

ظرفیت قطع سرویس یا Ics در این مدل برابر با 100 درصد قدرت قطع نهایی یا Icu است. این مشخصه نشان می‌دهد کلید مطابق توالی آزمون استاندارد، پس از قطع جریان اتصال کوتاه سرویس قابلیت ادامه بهره‌برداری دارد.

بااین‌حال، پس از قطع یک اتصال کوتاه شدید، کنتاکت‌های قدرت، محفظه‌های خاموش‌کننده قوس و مکانیزم داخلی کلید باید توسط فرد متخصص بررسی شوند.

5. تحمل جریان کوتاه‌مدت

کلید HGS-32 دارای جریان قابل تحمل کوتاه‌مدت 70kA برای یک ثانیه است. مقدار تحمل کوتاه‌مدت آن برای دو ثانیه 65kA و برای سه ثانیه 50kA اعلام شده است.

این مشخصه در ایجاد هماهنگی حفاظتی زمانی میان کلید اصلی و کلیدهای پایین‌دست اهمیت دارد و اجازه می‌دهد خطا ابتدا توسط نزدیک‌ترین تجهیز حفاظتی به محل حادثه قطع شود.

6. رله حفاظتی الکترونیکی GPR-LA

کلید هوایی HGS-32 به رله حفاظتی الکترونیکی GPR-LA مجهز است. این رله جریان عبوری از کلید را کنترل کرده و در صورت تشخیص شرایط غیرعادی، فرمان قطع مدار را صادر می‌کند.

تنظیمات رله باید با توجه به جریان بار، ظرفیت حرارتی کابل و باس‌بار، جریان اتصال کوتاه و هماهنگی با کلیدهای بالادست و پایین‌دست انجام شوند.

7. حفاظت در برابر اضافه‌بار

حفاظت اضافه‌بار یا Long Time Protection هنگامی عمل می‌کند که جریان مدار برای مدت مشخصی از مقدار تنظیم‌شده بیشتر شود.

این حفاظت از افزایش بیش از حد دمای کابل‌ها، باس‌بارها، ترانسفورماتورها و سایر تجهیزات متصل به شبکه جلوگیری می‌کند.

8. حفاظت اتصال کوتاه با تأخیر

حفاظت اتصال کوتاه با تأخیر یا Short Time Protection برای تشخیص جریان‌های شدید و ایجاد هماهنگی حفاظتی میان کلید اصلی و تجهیزات پایین‌دست استفاده می‌شود.

تأخیر این حفاظت اجازه می‌دهد در صورت وقوع خطا در یکی از فیدرهای خروجی، ابتدا کلید همان فیدر مدار را قطع کند و کلید اصلی تنها در صورت برطرف‌نشدن خطا وارد عمل شود.

9. حفاظت اتصال کوتاه لحظه‌ای

حفاظت لحظه‌ای یا Instantaneous Protection هنگام وقوع اتصال کوتاه شدید، بدون تأخیر عمدی فرمان قطع کلید را صادر می‌کند.

این عملکرد سریع باعث کاهش مدت عبور جریان خطا و محدودشدن آسیب به کابل‌ها، باس‌بارها و تجهیزات داخل تابلو برق می‌شود.

10. حفاظت خطای زمین

رله GPR-LA از حفاظت خطای زمین یا Ground Fault Protection پشتیبانی می‌کند. این قابلیت برای تشخیص جریان‌های ناشی از اتصال فاز به زمین یا نشتی جریان مورد استفاده قرار می‌گیرد.

تنظیم حفاظت خطای زمین باید بر اساس سیستم اتصال زمین، ساختار شبکه و هماهنگی با سایر تجهیزات حفاظتی انجام شود. امکان استفاده از ZCT برای حفاظت زمین نیز در این خانواده پیش‌بینی شده است.

11. محدوده تنظیم جریان

محدوده تنظیم جریان این کلید از 0.4 تا 1.0 برابر جریان نامی است. این قابلیت امکان هماهنگ‌کردن تنظیمات حفاظتی کلید با ظرفیت واقعی مدار و تجهیزات پایین‌دست را فراهم می‌کند.

تنظیم رله باید توسط فرد متخصص انجام شود؛ زیرا مقدار نامناسب می‌تواند باعث قطع بی‌مورد یا عمل‌نکردن صحیح کلید هنگام وقوع خطا شود.

12. ساختار سه پل

این مدل دارای سه پل بوده و برای قطع و حفاظت سه فاز اصلی شبکه استفاده می‌شود. در شبکه‌هایی که قطع هادی نول نیز الزامی است، باید نسخه چهار پل متناسب با طراحی سیستم انتخاب شود.

انتخاب میان نسخه سه پل و چهار پل باید بر اساس سیستم اتصال زمین، نوع بارها، وجود مصرف‌کننده‌های تک‌فاز و نقشه تابلو انجام شود.

13. نوع نصب فیکس

در مدل فیکس، بدنه کلید مستقیماً داخل تابلو نصب شده و اتصالات قدرت به ترمینال‌های آن متصل می‌شوند. این ساختار نسبت به مدل کشویی فضای کمتری اشغال کرده و طراحی ساده‌تری دارد.

برای خارج‌کردن کامل کلید فیکس از تابلو باید اتصالات قدرت و فرمان باز شوند. در مجموعه‌هایی که تعویض، تست یا سرویس سریع کلید اهمیت زیادی دارد، نسخه کشویی می‌تواند انتخاب مناسب‌تری باشد.

14. مکانیزم شارژ فنر دستی

نسخه فیکس HGS-32 در عرضه استاندارد دارای مکانیزم شارژ فنر دستی است. اپراتور با استفاده از دسته شارژ، انرژی لازم برای عملیات وصل کلید را در فنر مکانیزم ذخیره می‌کند.

در صورت نیاز به شارژ خودکار یا کنترل از راه دور، موتور شارژ فنر به‌صورت آپشن قابل سفارش است. حداکثر زمان شارژ موتور در صورت نصب، 10 ثانیه اعلام شده است.

15. عملکرد سریع مکانیزم قطع و وصل

حداکثر زمان قطع کلید HGS-32 برابر با 40 میلی‌ثانیه و حداکثر زمان بستن آن برابر با 80 میلی‌ثانیه است.

عملکرد سریع مکانیزم باعث کاهش مدت عبور جریان خطا و محدودشدن خسارت احتمالی به تجهیزات پایین‌دست می‌شود.

تجهیزات فرمان کلید هوایی HGS-32

1. بوبین قطع

بوبین قطع یا Shunt Trip امکان قطع الکتریکی کلید از راه دور را فراهم می‌کند. در عرضه استاندارد نسخه فیکس، بوبین قطع با ولتاژ 230 ولت AC/DC ارائه می‌شود.

فرمان قطع می‌تواند از طریق شستی اضطراری، رله حفاظتی خارجی، سیستم اعلام حریق یا سیستم مدیریت برق ارسال شود.

2. بوبین وصل

بوبین وصل امکان وصل الکتریکی کلید را پس از آماده‌شدن مکانیزم فنر فراهم می‌کند. بوبین وصل 230 ولت AC/DC در عرضه استاندارد نسخه فیکس HGS-32 ارائه می‌شود.

پیش از اتصال مدار فرمان، ولتاژ درج‌شده روی پلاک بوبین‌های نصب‌شده باید کنترل شود.

3. کنتاکت‌های کمکی

نسخه استاندارد کلید HGS-32 دارای پنج کنتاکت باز یا 5NO و پنج کنتاکت بسته یا 5NC است.

این کنتاکت‌ها برای ارسال وضعیت قطع و وصل کلید به چراغ‌های سیگنال، PLC، سیستم مانیتورینگ و مدارهای اینترلاک استفاده می‌شوند.

4. موتور شارژ فنر

موتور شارژ فنر در مدل فیکس HGS-32 به‌صورت تجهیز جانبی قابل سفارش است. این موتور پس از هر بار وصل، فنر مکانیزم را به‌طور خودکار شارژ کرده و کلید را برای فرمان وصل بعدی آماده می‌کند.

ولتاژ موتور باید متناسب با ولتاژ مدار فرمان انتخاب شده و پیش از راه‌اندازی با اطلاعات پلاک تجهیز تطبیق داده شود.

5. رله افت ولتاژ

رله افت ولتاژ یا Undervoltage Trip به‌صورت آپشن قابل سفارش است. این رله در صورت کاهش ولتاژ مدار فرمان به کمتر از مقدار مجاز، فرمان قطع کلید را صادر می‌کند.

قابلیت‌های رله GPR-LA

رله حفاظتی GPR-LA علاوه بر حفاظت‌های اصلی، امکاناتی را برای نظارت و کنترل بهتر شبکه فراهم می‌کند. مهم‌ترین قابلیت‌های این رله عبارت‌اند از:

• حفاظت اضافه‌بار، اتصال کوتاه با تأخیر، اتصال کوتاه لحظه‌ای و خطای زمین
• تغذیه داخلی رله از جریان عبوری کلید
• ثبت اطلاعات خطا تا 256 رخداد
• ثبت اطلاعات مربوط به هارمونیک‌ها و شکل موج
• پشتیبانی از ارتباط MODBUS
• امکان استفاده از ZCT برای حفاظت اتصال زمین
• تنظیم جریان و زمان عملکرد حفاظت‌ها

امکانات فعال رله باید با مدل دقیق OCR، کد کامل سفارش و تنظیمات انجام‌شده روی دستگاه تطبیق داده شوند.

اجزای اصلی کلید هوایی HGS-32

1. کنتاکت‌های قدرت

کنتاکت‌های قدرت مسیر اصلی عبور جریان در کلید هستند. هنگام وصل بودن مدار، جریان از طریق این کنتاکت‌ها عبور می‌کند و هنگام قطع یا وقوع خطا، کنتاکت‌ها با سرعت از یکدیگر جدا می‌شوند.

سلامت کنتاکت‌ها تأثیر مستقیمی بر مقاومت داخلی، افزایش دما و طول عمر کلید دارد.

2. محفظه خاموش‌کننده قوس

هنگام جداشدن کنتاکت‌ها، قوس الکتریکی ایجاد می‌شود. محفظه خاموش‌کننده قوس وظیفه دارد این قوس را تقسیم، کنترل و خاموش کند تا جریان خطا با ایمنی قطع شود.

پس از قطع جریان اتصال کوتاه شدید، وضعیت محفظه‌های جرقه‌گیر و کنتاکت‌های قدرت باید توسط فرد متخصص بررسی شود.

3. مکانیزم ذخیره انرژی

مکانیزم داخلی کلید با ذخیره انرژی در فنرها، عملیات قطع و وصل سریع کنتاکت‌ها را امکان‌پذیر می‌کند. شارژ فنر در مدل فیکس به‌صورت دستی انجام می‌شود و با نصب موتور می‌تواند به‌صورت خودکار انجام شود.

4. واحد حفاظتی OCR

رله اضافه‌جریان یا Over Current Relay جریان مدار را به‌طور مداوم اندازه‌گیری می‌کند. در صورت عبور مقدار یا مدت جریان از تنظیمات تعیین‌شده، رله فرمان تریپ را به مکانیزم قطع ارسال می‌کند.

تجهیزات جانبی کلید هوایی HGS-32

کلید هوایی HGS-32 می‌تواند متناسب با نیاز پروژه به تجهیزات جانبی مختلف مجهز شود. برخی از این تجهیزات عبارت‌اند از:

• موتور شارژ فنر: برای شارژ خودکار مکانیزم وصل.
• بوبین قطع دوم: برای ایجاد یک مسیر مستقل فرمان قطع.
• رله افت ولتاژ: برای قطع کلید هنگام کاهش ولتاژ مدار فرمان.
• کنترلر تأخیر رله افت ولتاژ: برای جلوگیری از قطع ناخواسته در افت‌های لحظه‌ای.
• کنتاکت اعلام وضعیت: برای ارسال وضعیت عملکرد کلید.
• قفل کلیدی: برای جلوگیری از عملکرد غیرمجاز.
• پوشش قفل دکمه‌های قطع و وصل: برای جلوگیری از فرمان ناخواسته.
• اینترلاک مکانیکی: برای هماهنگی میان دو یا چند کلید.
• فریم درب تابلو: برای تکمیل نصب کلید روی درب تابلو.
• اتصالات جلویی: برای تغییر شیوه اتصال شینه‌ها.

وجود هرکدام از تجهیزات جانبی باید از طریق کد سفارش، پلاک تجهیزات و بررسی فیزیکی کلید تأیید شود.

تفاوت کلید هوایی فیکس و کشویی

کلیدهای هوایی سری HG در دو ساختار فیکس و کشویی عرضه می‌شوند. در مدل فیکس، بدنه کلید مستقیماً داخل تابلو نصب شده و اتصالات قدرت به ترمینال‌های آن متصل می‌شوند.

مدل فیکس فضای کمتری اشغال کرده و ساختار ساده‌تری دارد؛ اما برای خارج‌کردن کلید از تابلو باید اتصالات قدرت و فرمان باز شوند.

در مدل کشویی، کلید داخل یک محفظه یا Cradle قرار می‌گیرد و می‌توان آن را میان وضعیت‌های اتصال، تست و جداسازی جابه‌جا کرد. مدل کشویی برای مجموعه‌هایی مناسب است که تعمیر، آزمایش یا تعویض سریع کلید اهمیت زیادی دارد.

استانداردهای کلید هوایی هیوندای HGS-32

کلید هوایی HGS-32 مطابق با الزامات استانداردهای IEC 60947-1 و IEC 60947-2 طراحی و آزمایش شده است.

این خانواده دارای گواهی KS C 4620، نشان CE، گواهی CCC و تعدادی تأییدیه دریایی نیز است. رعایت استانداردها جایگزین انتخاب فنی صحیح کلید بر اساس شرایط واقعی شبکه نیست.

نکات مهم پیش از خرید کلید هوایی HGS-32

• مدل درج‌شده روی پلاک محصول با HGS-32 مطابقت داشته باشد.
• کد مرجع نسخه فیکس سه پل HGS-32B3H باشد.
• جریان نامی کلید برابر با 3200 آمپر باشد.
• قدرت قطع 85kA در ولتاژ 415 ولت با سطح اتصال کوتاه شبکه هماهنگ باشد.
• در شبکه 690 ولت، قدرت قطع 70kA طبق IEC یا 65kA طبق KS در محاسبات در نظر گرفته شود.
• نوع نصب محصول فیکس یا ثابت باشد.
• سه پل بودن کلید با طراحی مدار مطابقت داشته باشد.
• مدل رله حفاظتی GPR-LA و قابلیت‌های فعال آن بررسی شوند.
• ولتاژ بوبین‌های قطع و وصل با مدار فرمان تابلو سازگار باشد.
• وجود موتور شارژ فنر، رله افت ولتاژ و سایر تجهیزات اختیاری کنترل شود.
• کد کامل سفارش و اطلاعات پلاک محصول بررسی شوند.
• اصالت کالا و سلامت کنتاکت‌ها، محفظه‌های قوس و مکانیزم کلید کنترل شوند.

نکات نصب و راه‌اندازی

نصب کلید هوایی 3200 آمپر باید توسط تکنسین یا مهندس برق متخصص انجام شود. شینه‌ها و کابل‌های قدرت باید با سطح مقطع مناسب انتخاب شده و اتصالات با گشتاور تعیین‌شده محکم شوند.

فضای کافی برای تهویه، دسترسی به مکانیزم شارژ، سرویس تجهیزات داخلی و خروج گازهای حاصل از قطع قوس باید در طراحی تابلو در نظر گرفته شود.

پیش از برق‌دارکردن مدار، عملکرد مکانیزم قطع و وصل، بوبین‌ها، کنتاکت‌های کمکی و تنظیمات رله حفاظتی آزمایش شوند. تنظیمات رله باید با محاسبات اتصال کوتاه و هماهنگی حفاظتی شبکه مطابقت داشته باشند.

نگهداری کلید هوایی هیوندای

برای حفظ عملکرد صحیح کلید، انجام بازرسی و سرویس دوره‌ای ضروری است. در زمان سرویس باید وضعیت کنتاکت‌های قدرت، محفظه‌های خاموش‌کننده قوس، مکانیزم فنر، اتصالات شینه‌ها و تجهیزات فرمان بررسی شود.

گردوغبار، آلودگی، شل‌شدن اتصالات و افزایش دمای غیرعادی می‌توانند بر عملکرد و طول عمر کلید تأثیر بگذارند. فاصله زمانی سرویس به شرایط محیطی، مقدار بار، تعداد دفعات قطع و وصل و سابقه قطع اتصال کوتاه بستگی دارد.

پس از هر قطع اتصال کوتاه شدید، کلید باید پیش از وصل مجدد توسط فرد متخصص بررسی شود.

جمع‌بندی

کلید هوایی فیکس هیوندای سری HG مدل HGS-32 سه پل 3200 آمپر با قدرت قطع 85kA برای حفاظت ورودی اصلی و فیدرهای پرجریان تابلوهای توزیع برق صنعتی، تجاری و زیرساختی طراحی شده است.

جریان نامی بالا، Ics برابر با 100 درصد Icu، تحمل کوتاه‌مدت مناسب، رله حفاظتی GPR-LA، بوبین‌های فرمان و امکان افزودن موتور و تجهیزات جانبی، این محصول را به گزینه‌ای مناسب برای مدارهای پرقدرت تبدیل کرده است.

پیش از خرید باید کد کامل سفارش، ولتاژ شبکه، قدرت قطع در ولتاژ محل نصب، تنظیمات رله، ولتاژ تجهیزات فرمان و اطلاعات درج‌شده روی پلاک کلید با مشخصات فنی پروژه تطبیق داده شوند.
