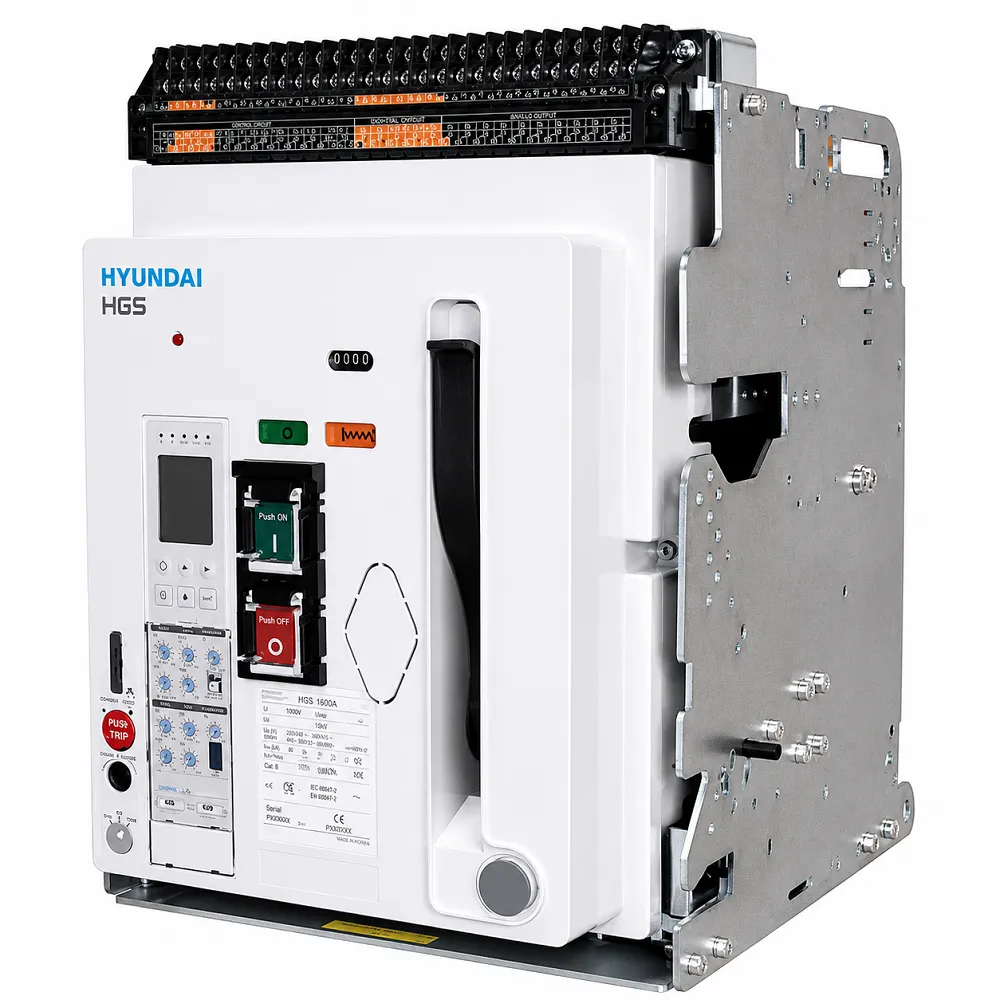

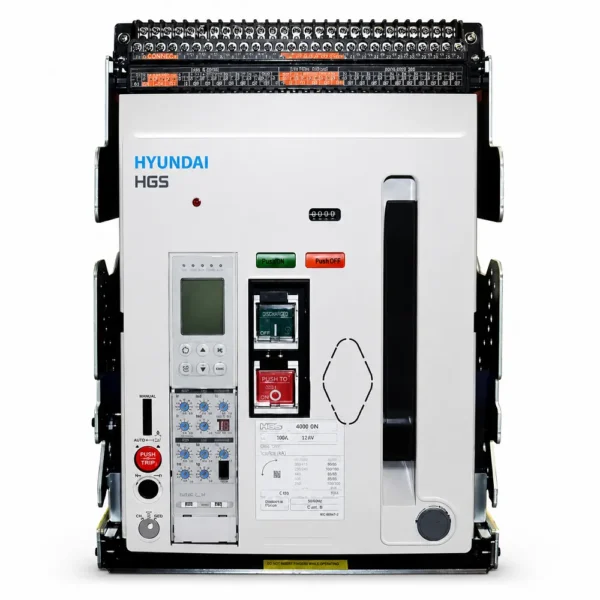

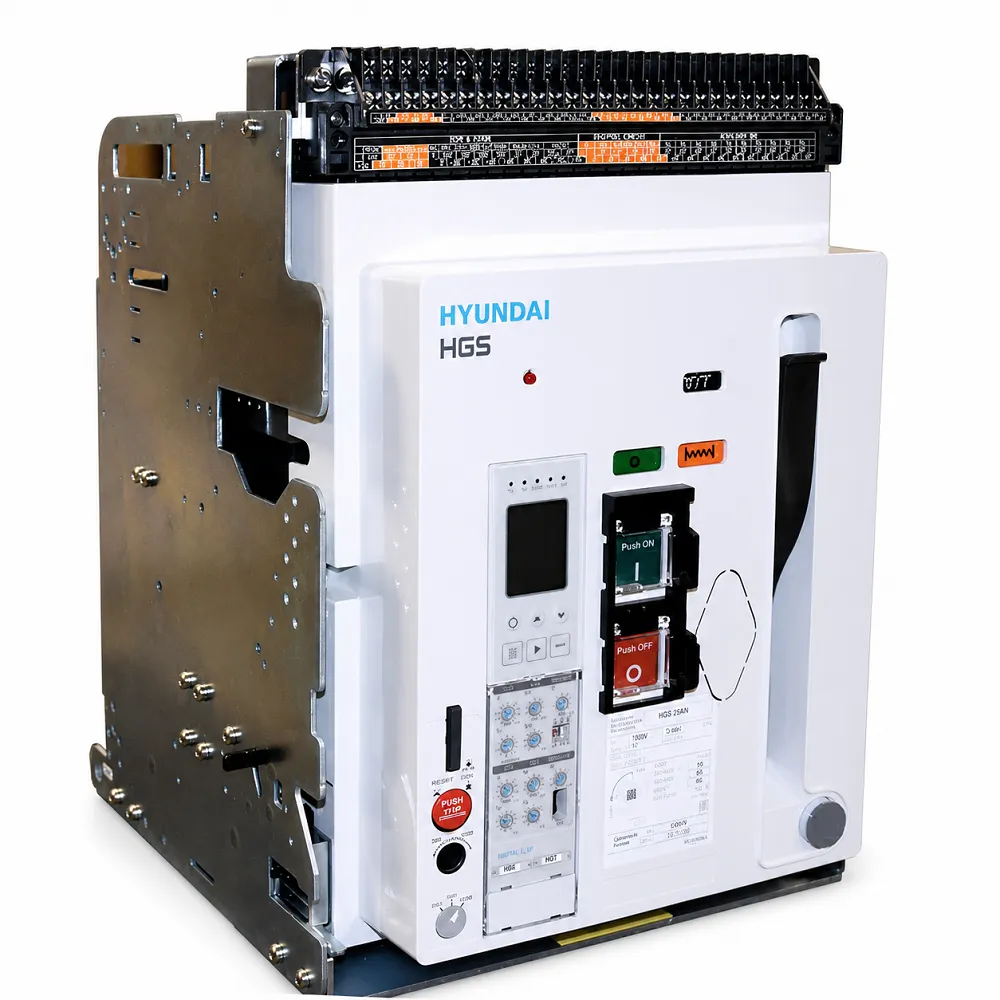

کلید هوایی فیکس هیوندای سری HG مدل HGS10 سه پل ۱۰۰۰ آمپر – قدرت قطع ۶۵kA (اصل کره جنوبی)

کلید هوایی فیکس هیوندای سری HG مدل HGS10 یکی از مدارشکن‌های هوایی قدرتمند شرکت Hyundai Electric است که با جریان نامی 1000 آمپر، ساختار سه پل و قدرت قطع 65kA برای حفاظت مدارهای اصلی و فیدرهای پرجریان طراحی شده است. این کلید در برابر اضافه‌بار و اتصال کوتاه از تجهیزات الکتریکی محافظت کرده و برای استفاده در تابلوهای توزیع برق صنعتی، ساختمان‌های بزرگ و تأسیسات زیرساختی مناسب است.

معرفی کلید هوایی هیوندای سری HG مدل HGS10

کلید هوایی هیوندای HGS10 از خانواده مدارشکن‌های هوایی یا Air Circuit Breaker است. این محصول برای قطع، وصل و حفاظت مدارهای فشار ضعیف با جریان بالا به کار می‌رود و معمولاً در ورودی اصلی تابلو برق، خروجی ترانسفورماتور و فیدرهای اصلی شبکه نصب می‌شود.

مدل HGS10 معرفی‌شده در این صفحه دارای جریان نامی 1000 آمپر، سه پل و ساختار نصب ثابت یا Fixed Type است. در مدل فیکس، کلید به‌صورت مستقیم داخل تابلو نصب شده و اتصالات قدرت آن به شینه‌ها متصل می‌شوند.

قدرت قطع 65 کیلوآمپر این کلید، امکان استفاده از آن را در شبکه‌هایی فراهم می‌کند که سطح جریان اتصال کوتاه بالایی دارند. بااین‌حال، مقدار قدرت قطع موردنیاز باید بر اساس محاسبات اتصال کوتاه در محل نصب مشخص شود.

کاربردهای کلید هوایی 1000 آمپر هیوندای

کلید هوایی هیوندای HGS10 برای مدیریت و حفاظت مدارهای پرجریان در مجموعه‌های صنعتی و تجاری استفاده می‌شود. مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• تابلوهای توزیع اصلی برق: برای حفاظت ورودی اصلی تابلو و کنترل جریان عبوری از باس‌بارها.
• کارخانجات صنعتی: جهت حفاظت خطوط تولید، ماشین‌آلات سنگین و مصرف‌کننده‌های پرقدرت.
• ساختمان‌های تجاری بزرگ: مناسب برج‌های اداری، مراکز خرید، هتل‌ها و مجموعه‌های چندمنظوره.
• بیمارستان‌ها و مراکز درمانی: برای حفاظت شبکه توزیع برق و تجهیزات حساس.
• مراکز داده: مناسب حفاظت فیدرهای اصلی و سیستم‌های برق اضطراری.
• تأسیسات آب و فاضلاب: برای حفاظت تابلوهای اصلی، پمپ‌های پرقدرت و تجهیزات الکتریکی.
• نیروگاه‌ها و مراکز تولید برق: برای کنترل و حفاظت بخش‌های مختلف شبکه توزیع فشار ضعیف.
• خروجی ترانسفورماتورها: جهت حفاظت مدار پایین‌دست ترانسفورماتور در برابر اضافه‌بار و اتصال کوتاه.

ویژگی‌های کلیدی کلید هوایی هیوندای HGS10

1. جریان نامی 1000 آمپر

کلید هوایی HGS10 برای عبور جریان نامی 1000 آمپر طراحی شده است و می‌تواند در مدارهای اصلی و فیدرهایی که جریان کاری بالایی دارند مورد استفاده قرار گیرد. جریان نامی نهایی کلید باید متناسب با جریان بار، ظرفیت کابل، باس‌بار و شرایط نصب انتخاب شود.

2. قدرت قطع 65kA

قدرت قطع نهایی 65 کیلوآمپر به این معناست که کلید می‌تواند در شرایط تعیین‌شده، جریان اتصال کوتاه تا این مقدار را قطع کند. قدرت قطع کلید باید مساوی یا بیشتر از جریان اتصال کوتاه محاسبه‌شده در نقطه نصب باشد.

هنگام انتخاب محصول باید علاوه بر مقدار 65kA، ولتاژ شبکه و اطلاعات درج‌شده روی پلاک کلید نیز بررسی شود.

3. حفاظت در برابر اضافه‌بار

در صورت عبور جریان بیشتر از مقدار تنظیم‌شده برای مدت مشخص، واحد حفاظتی کلید فرمان قطع مدار را صادر می‌کند. این عملکرد از گرم‌شدن بیش از حد کابل‌ها، باس‌بارها و تجهیزات متصل به مدار جلوگیری می‌کند.

مقدار جریان و زمان عملکرد حفاظت اضافه‌بار باید بر اساس مشخصات شبکه و هماهنگی حفاظتی تابلو تنظیم شود.

4. حفاظت در برابر اتصال کوتاه

کلید هوایی HGS10 می‌تواند در زمان وقوع اتصال کوتاه، مدار را با سرعت مناسب قطع کند. این قابلیت از افزایش خسارت به تجهیزات، کابل‌ها و قسمت‌های مختلف تابلو برق جلوگیری می‌کند.

حفاظت اتصال کوتاه می‌تواند بسته به نوع رله حفاظتی شامل عملکرد با تأخیر کوتاه و عملکرد لحظه‌ای باشد.

5. رله حفاظتی الکترونیکی قابل تنظیم

کلیدهای هوایی سری HG هیوندای می‌توانند به رله اضافه‌جریان الکترونیکی مجهز شوند. این رله امکان تنظیم پارامترهای حفاظتی متناسب با شرایط شبکه را فراهم می‌کند.

قابلیت‌های دقیق رله، محدوده تنظیم جریان، حفاظت خطای زمین، نمایش مقادیر و امکانات ارتباطی به مدل رله و کد کامل سفارش محصول بستگی دارند.

6. عملکرد سریع و قابل اعتماد

مکانیزم قطع و وصل کلید برای عملکرد سریع در شرایط خطا طراحی شده است. هنگام تشخیص اضافه‌بار یا اتصال کوتاه، رله حفاظتی فرمان لازم را صادر کرده و مکانیزم داخلی کلید، کنتاکت‌های قدرت را از یکدیگر جدا می‌کند.

این عملکرد باعث کاهش مدت‌زمان عبور جریان خطا و محدودشدن آسیب‌های احتمالی در شبکه می‌شود.

7. ساختار سه پل

این مدل دارای سه پل بوده و برای حفاظت سه فاز اصلی شبکه استفاده می‌شود. در شبکه‌هایی که قطع هادی نول نیز ضروری است، باید مدل چهار پل متناسب با طراحی سیستم انتخاب شود.

سه پل یا چهار پل بودن کلید باید پیش از خرید و بر اساس ساختار شبکه، سیستم اتصال زمین و نقشه تابلو مشخص شود.

8. نوع نصب فیکس

در نسخه فیکس، کلید به‌صورت ثابت داخل تابلو نصب می‌شود و اتصالات قدرت مستقیماً به ترمینال‌های کلید متصل می‌شوند. مدل فیکس معمولاً ساختار ساده‌تر و فضای نصب کمتری نسبت به مدل کشویی دارد.

برای خارج‌کردن کامل کلید فیکس از تابلو، باید اتصالات قدرت و فرمان باز شوند. به همین دلیل، در مجموعه‌هایی که تعویض سریع کلید اهمیت زیادی دارد ممکن است استفاده از مدل کشویی مناسب‌تر باشد.

9. قابلیت استفاده از تجهیزات جانبی

کلید هوایی HGS10 می‌تواند بر اساس کد سفارش به تجهیزات جانبی مختلف مجهز شود. برخی از این تجهیزات عبارت‌اند از:

• موتور شارژ فنر: برای شارژ خودکار مکانیزم وصل کلید.
• بوبین قطع: برای قطع کلید از راه دور.
• بوبین وصل: برای وصل الکتریکی کلید از راه دور.
• رله افت ولتاژ: برای قطع کلید هنگام کاهش ولتاژ مدار فرمان.
• کنتاکت کمکی: برای ارسال وضعیت قطع، وصل یا تریپ کلید به مدار فرمان.
• قفل‌های مکانیکی و الکتریکی: برای افزایش ایمنی و جلوگیری از عملکرد ناخواسته.

وجود هرکدام از این تجهیزات باید از طریق کد سفارش، پلاک محصول یا بررسی فیزیکی کلید تأیید شود.

اجزای اصلی کلید هوایی هیوندای HGS10

1. کنتاکت‌های قدرت

کنتاکت‌های قدرت مسیر اصلی عبور جریان در کلید هستند. هنگام وصل بودن مدار، جریان از طریق این کنتاکت‌ها عبور می‌کند و در زمان قطع یا وقوع خطا، کنتاکت‌ها از یکدیگر جدا می‌شوند.

کیفیت کنتاکت‌ها در کاهش مقاومت الکتریکی، کنترل افزایش دما و افزایش طول عمر کلید تأثیر مستقیم دارد.

2. محفظه خاموش‌کننده قوس

هنگام جداشدن کنتاکت‌ها، قوس الکتریکی ایجاد می‌شود. محفظه خاموش‌کننده قوس وظیفه دارد این قوس را کنترل، تقسیم و خاموش کند تا عملیات قطع مدار با ایمنی انجام شود.

سلامت محفظه‌های جرقه‌گیر و کنتاکت‌ها باید در سرویس‌های دوره‌ای بررسی شود.

3. مکانیزم ذخیره انرژی

مکانیزم داخلی کلید با ذخیره انرژی در فنرها، امکان قطع و وصل سریع کنتاکت‌ها را فراهم می‌کند. شارژ فنر می‌تواند به‌صورت دستی یا با استفاده از موتور الکتریکی انجام شود.

در صورت نصب موتور، ولتاژ تغذیه موتور باید با ولتاژ مدار فرمان تابلو مطابقت داشته باشد.

4. واحد حفاظتی

واحد حفاظتی یا رله اضافه‌جریان، وضعیت جریان عبوری از کلید را کنترل می‌کند. در صورت تشخیص شرایط غیرعادی، این واحد فرمان تریپ را به مکانیزم قطع ارسال می‌کند.

تنظیم نادرست رله می‌تواند باعث قطع بی‌مورد یا محافظت‌نشدن صحیح مدار شود؛ بنابراین تنظیمات باید توسط فرد متخصص و بر اساس محاسبات حفاظتی انجام شوند.

5. تجهیزات فرمان و کنترل

بوبین‌های قطع و وصل، موتور شارژ، رله افت ولتاژ و کنتاکت‌های کمکی از اجزای مدار فرمان کلید هستند. مشخصات این تجهیزات در تمام کلیدهای HGS10 یکسان نیست و بر اساس سفارش مشتری تغییر می‌کند.

حفاظت‌های قابل ارائه در کلید هوایی HGS10

با توجه به نوع رله نصب‌شده، کلید هوایی هیوندای می‌تواند حفاظت‌های مختلفی را ارائه دهد:

• حفاظت اضافه‌بار یا Long Time: برای جلوگیری از عبور طولانی‌مدت جریان بیشتر از مقدار مجاز.
• حفاظت اتصال کوتاه با تأخیر یا Short Time: برای ایجاد هماهنگی حفاظتی با کلیدهای پایین‌دست.
• حفاظت لحظه‌ای یا Instantaneous: برای قطع سریع جریان‌های اتصال کوتاه شدید.
• حفاظت خطای زمین یا Ground Fault: در صورت پشتیبانی رله و انتخاب این قابلیت در کد سفارش.

امکانات حفاظتی دقیق محصول باید با مدل رله، کد کامل کلید و تنظیمات انجام‌شده روی دستگاه تطبیق داده شوند.

تفاوت کلید هوایی فیکس و کشویی

کلیدهای هوایی معمولاً در دو ساختار فیکس و کشویی عرضه می‌شوند. در مدل فیکس، کلید مستقیماً داخل تابلو نصب شده و برای خارج‌کردن آن باید اتصالات باز شوند.

در مدل کشویی، کلید داخل یک محفظه یا Cradle قرار می‌گیرد و می‌توان آن را میان وضعیت‌های اتصال، تست و جداسازی جابه‌جا کرد.

مدل فیکس برای تابلوهایی مناسب است که ساختار ساده‌تر، ابعاد کمتر و هزینه اقتصادی‌تر اهمیت دارد. مدل کشویی در مجموعه‌هایی کاربرد دارد که تعمیر، تست یا تعویض سریع کلید بدون بازکردن اتصالات اصلی موردنیاز است.

استاندارد کلید هوایی هیوندای سری HG

کلیدهای هوایی سری HG هیوندای مطابق با الزامات استاندارد IEC 60947-2 برای تجهیزات قطع و حفاظت فشار ضعیف طراحی می‌شوند.

رعایت این استاندارد به‌تنهایی جایگزین انتخاب فنی صحیح نیست. جریان نامی، قدرت قطع، نوع رله، ولتاژ کاری، تعداد پل و تجهیزات جانبی باید بر اساس شرایط واقعی شبکه انتخاب شوند.

نکات مهم پیش از خرید کلید هوایی HGS10

پیش از ثبت سفارش کلید هوایی فیکس هیوندای، موارد زیر بررسی شوند:

• مدل درج‌شده روی پلاک محصول با HGS10 مطابقت داشته باشد.
• جریان نامی کلید برابر با 1000 آمپر باشد.
• قدرت قطع کلید با سطح اتصال کوتاه شبکه هماهنگ باشد.
• سه پل بودن کلید با طراحی مدار مطابقت داشته باشد.
• نوع نصب محصول فیکس یا ثابت باشد.
• مدل رله حفاظتی و قابلیت‌های آن مشخص شود.
• ولتاژ موتور شارژ فنر با مدار فرمان تابلو مطابقت داشته باشد.
• ولتاژ بوبین قطع و بوبین وصل بررسی شود.
• وجود رله افت ولتاژ، کنتاکت کمکی و سایر تجهیزات جانبی کنترل شود.
• اصالت کالا، کشور سازنده و سلامت ظاهری محصول بررسی شوند.

نکات نصب و راه‌اندازی

نصب کلید هوایی 1000 آمپر باید توسط تکنسین یا مهندس برق متخصص انجام شود. اتصالات شینه‌ها باید با گشتاور مناسب محکم شوند و فاصله‌های الکتریکی، تهویه تابلو و فضای سرویس مطابق دستورالعمل سازنده در نظر گرفته شوند.

پیش از برق‌دارکردن مدار، تنظیمات رله حفاظتی، عملکرد مکانیزم قطع و وصل، مدار بوبین‌ها، موتور شارژ و کنتاکت‌های کمکی آزمایش شوند.

انتخاب و تنظیم کلید تنها بر اساس جریان نامی توصیه نمی‌شود و باید محاسبات اتصال کوتاه، هماهنگی حفاظتی، افت ولتاژ و ظرفیت حرارتی تجهیزات نیز در نظر گرفته شوند.

نگهداری کلید هوایی هیوندای

برای حفظ عملکرد صحیح کلید، انجام بازرسی‌های دوره‌ای ضروری است. در زمان سرویس باید وضعیت کنتاکت‌ها، محفظه‌های خاموش‌کننده قوس، مکانیزم فنر، اتصالات قدرت و عملکرد تجهیزات فرمان بررسی شود.

وجود گردوغبار، شل‌شدن اتصالات و افزایش دمای غیرعادی می‌تواند بر عملکرد و طول عمر کلید تأثیر بگذارد. فاصله زمانی سرویس به تعداد دفعات قطع و وصل، تعداد خطاهای اتصال کوتاه، شرایط محیطی و شدت بار شبکه بستگی دارد.

کلید هوایی فیکس هیوندای سری HG مدل HGS10 سه پل 1000 آمپر با قدرت قطع 65kA برای حفاظت ورودی و فیدرهای اصلی تابلوهای توزیع برق صنعتی و تجاری مناسب است.

جریان نامی بالا، قدرت قطع مناسب، رله حفاظتی قابل تنظیم و امکان استفاده از تجهیزات جانبی مختلف، این کلید را به گزینه‌ای مناسب برای شبکه‌های پرجریان تبدیل کرده است.

پیش از خرید باید مدل دقیق رله، کد کامل سفارش، ولتاژ تجهیزات فرمان، تعداد پل، نوع نصب و اطلاعات پلاک کلید با مشخصات فنی تابلو برق تطبیق داده شوند.
