کنتاکتور خازنی ۶۰ کیلووار ۴۰۰ ولت لیفاسا KLM 60

معرفی کلی

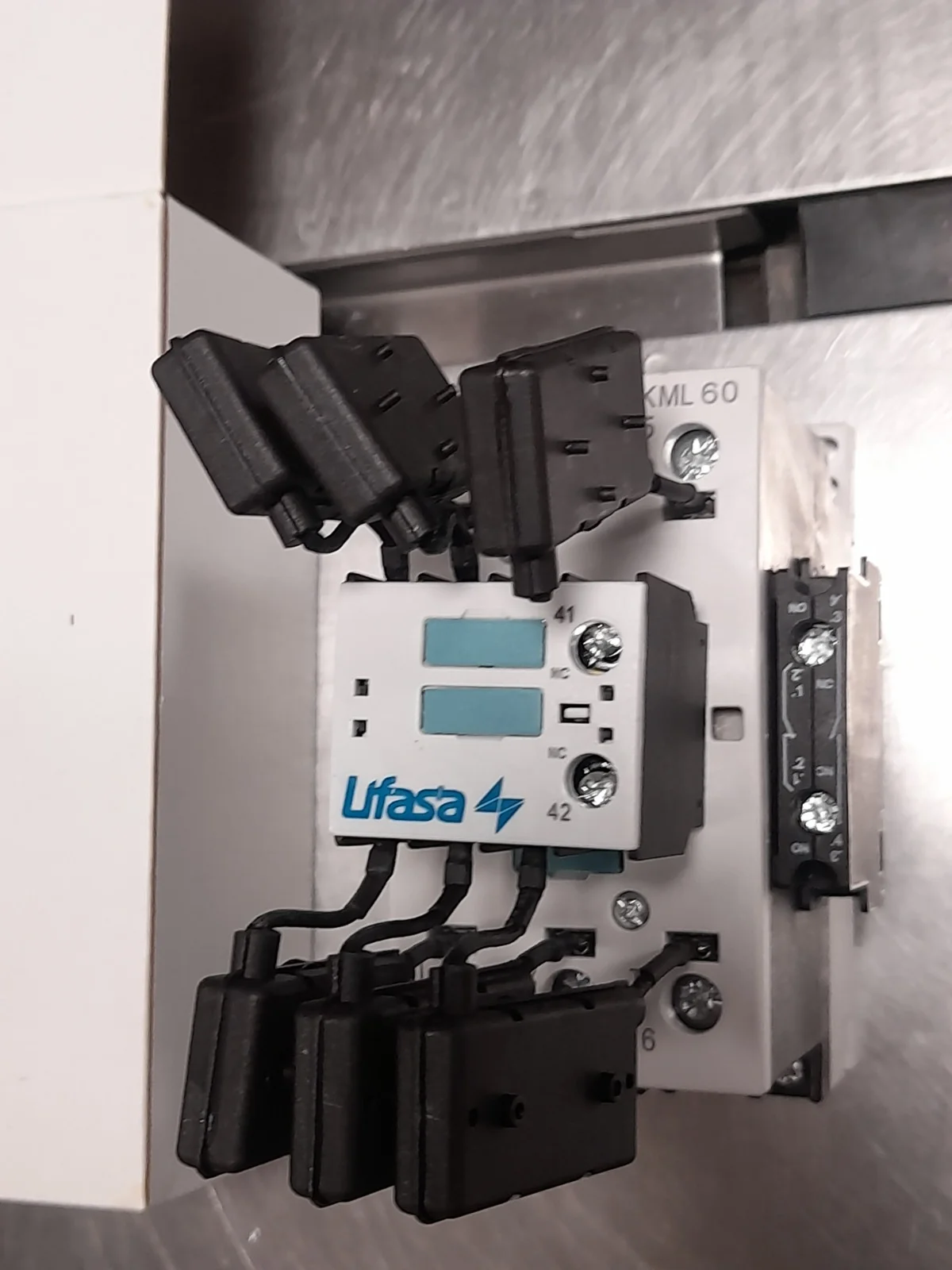

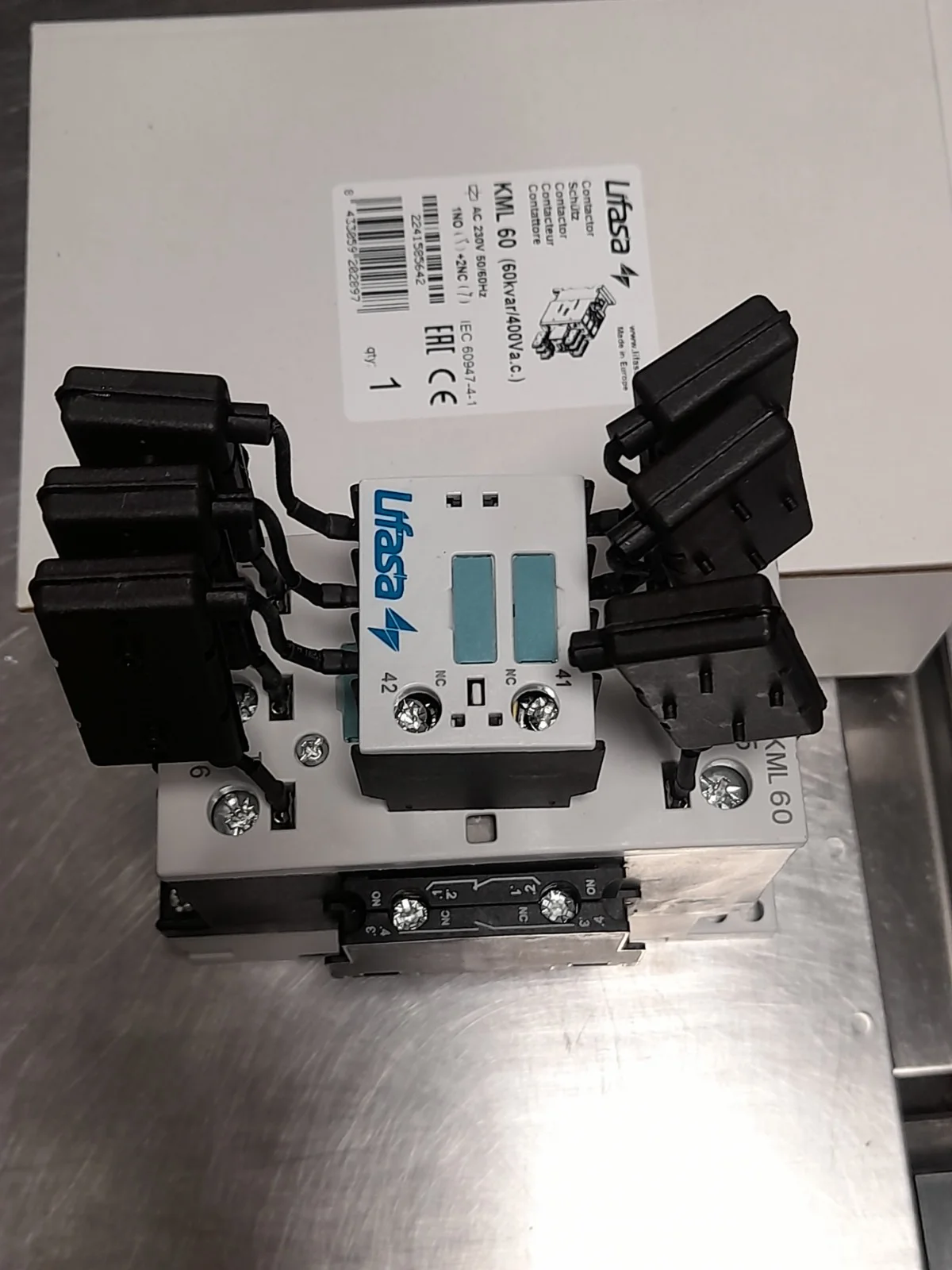

کنتاکتور خازنی KML60 محصولی محرک و با‌دوام از خانواده KML شرکت لیفاسا است که برای قطع و وصل ایمن خازن‌های سه‌فاز در ردهٔ 60 کیلووار طراحی شده است. این کنتاکتور مخصوص تابلوهای بانک خازنی صنعتی است و هدف طراحی آن کنترل پیک جریان اتصال، کاهش قوس و افزایش طول عمر مجموعهٔ سوئیچینگ می‌باشد.

طراحی و مکانیزم عملکرد

KML60 دارای بلوک «پیش‌بار» داخلی (pre-load block) است که در لحظهٔ اتصال، ابتدا خازن‌ها را از طریق مقاومت‌های دمپر پیش‌اتصال می‌کند تا پیک شدید جریان کاهش یابد؛ سپس با قطع اتوماتیک این مدار پیش‌بار، اتصال کامل برقرار می‌شود. این سازوکار باعث می‌شود استهلاک کنتاکت‌ها به‌طور قابل‌توجهی کاهش یابد و نیاز به ملزومات جانبی پرهزینه کمتر شود.

مشخصات الکتریکی کلیدی

بوبین فرمان استاندارد KML60 برابر 230 VAC است و تلرانس کاری آن در بازهٔ 0.85–1.10 × Un قرار دارد که سازگاری خوبی با نوسانات معمول شبکهٔ کنترل فراهم می‌آورد. درجهٔ عایق‌کاری دستگاه تا 690 V (و در بعضی شرایط تا 1000 V) طراحی شده است؛ این مشخصات ایمنی و دوام را برای کاربردهای صنعتی تضمین می‌کند.

عملکرد، جریان و تلفات

KML60 برای سوئیچینگ خازن 60 kVAr در شبکه‌های 400/440 ولت مناسب است؛ جریان مرجع (In) برای این رده حدود 87 A می‌باشد که این مقدار باید در انتخاب کابل، فیوز و تجهیزات محافظتی در نظر گرفته شود. تلفات حرارتی مرجع این مدل در حدود 27.9 W ثبت شده است که برای این سطح توان یک مقدار مهندسی‌شده و کنترل‌شده محسوب می‌شود.

دوام مکانیکی و الکتریکی

این کنتاکتور دارای طول عمر الکتریکی طراحی‌شدهٔ بالا است؛ مقدار مرجع برای KML60 حدود 125,000 عملیات ذکر شده که نشان‌دهندهٔ قابلیت اطمینان مناسب در کاربردهای با سیکل‌زنی متوسط تا بالا است. همچنین محدودهٔ دمای کاری دستگاه از −25°C تا +55°C تعریف شده تا نصب در محیط‌های صنعتی مرسوم را امکان‌پذیر کند.

مزایا در عمل و کاربردها

• کاهش چشمگیر پیک جریان اتصال به‌واسطهٔ بلوک پیش‌بار داخلی که منجر به افزایش عمر کنتاکت‌ها می‌شود.

• سازگاری با سیستم‌های کنترلی مرسوم به خاطر بوبین 230 VAC و تلرانس وسیع آن.

• طراحی مناسب برای بانک‌های خازنی مرکزی، تابلوهای جبران ضریب توان و سیستم‌هایی که راه‌اندازی موتورها یا درایوها باعث پیک‌های جریان مکرر می‌شود.

• تلفات کنترل‌شده و وزن جمع‌وجور که نصب و تهویه را تسهیل می‌کند.

نکات نصب و نگهداری

• از کنتاکتور خازنی فقط برای بار خازنی استفاده کنید؛ سوئیچینگ بارهای مقاومتی یا موتوری بدون تطبیق مناسب ممکن است عمر قطعه را کاهش دهد.

• برای هر پلهٔ بانک خازنی از مقاومت تخلیه (discharge resistors) مناسب و فیوز/کنتاکتور کمکی استفاده شود تا پس از قطع، ولتاژ خازن سریعاً تخلیه گردد.

• کابل‌کشی و فیوزگذاری را براساس جریان مرجع (~87 A) و شرایط محیطی انجام دهید.

• بازدید دوره‌ای شامل بررسی سلامت بوبین، کنتاکت‌های اصلی و کمکی، و اتصال زمین را در برنامهٔ نگهداری قرار دهید.

اگر به دنبال یک کنتاکتور خازنی با طراحی صنعتی، بلوک پیش‌بار داخلی، عمر الکتریکی بالا و مشخصات مناسب برای سوئیچینگ خازن 60 kVAr در شبکه‌های 400/440V هستید، KML60 یک انتخاب عملی و اقتصادی است که ترکیب ایمنی، عملکرد و دوام را ارائه می‌دهد.
