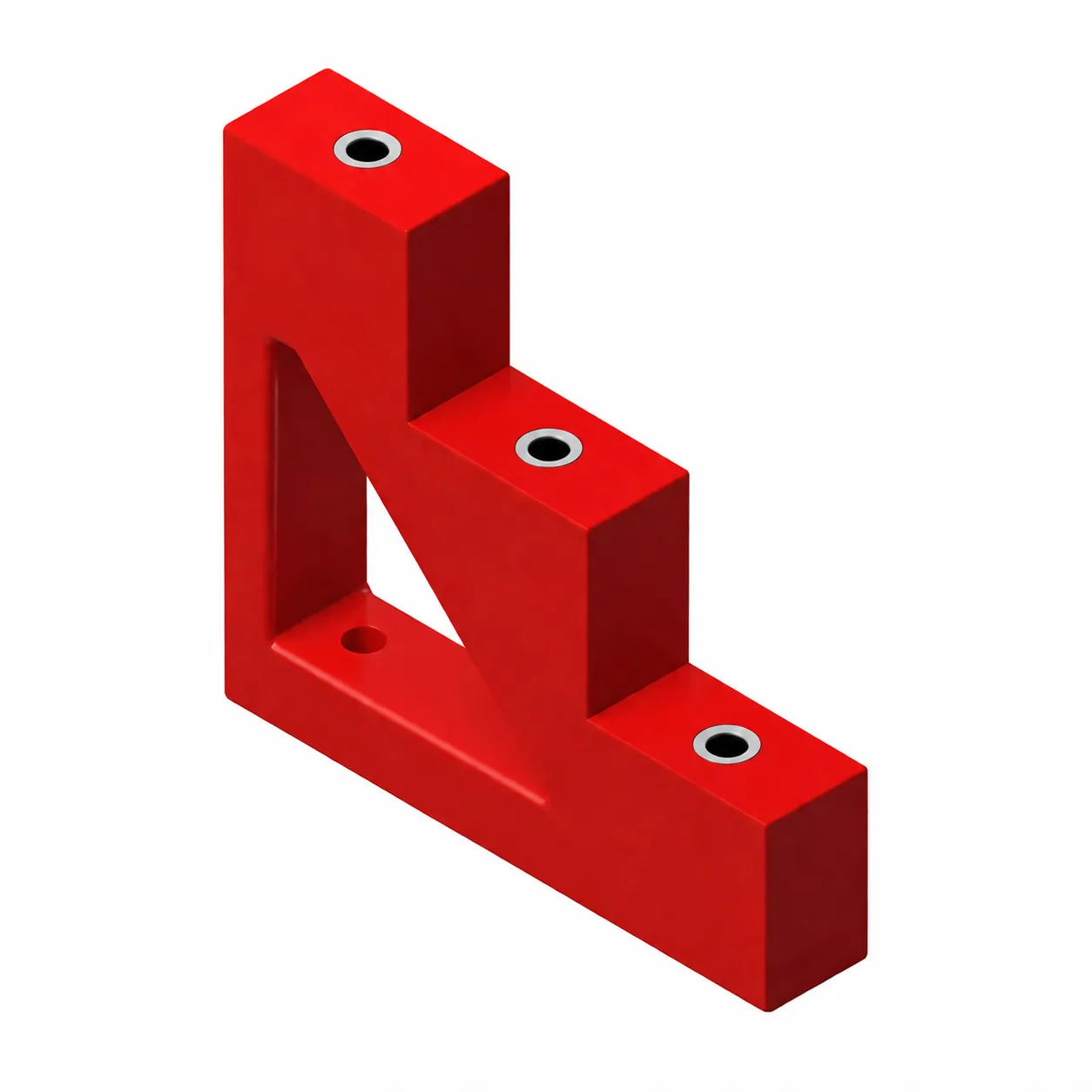

مقره پله ای ۳ پله جبال مدل ۳ST50
مقره پله ای 3 پله جبال مدل 3ST50 با ولتاژ نامی 1500 ولت، مناسب ایجاد اتصالات ایمن و عایق‌کاری در تابلوهای برق، شینه‌ها و تجهیزات توزیع انرژی.
۱,۷۵۰,۰۰۰ تومان
به دلیل نوسانات شدید نرخ ارز، لطفا قبل از ثبت خرید، قیمت‌ها را تلفنی با فروشگاه چک کنید.
3 عدد در انبار
آخرین آپدیت قیمت و موجودی: 3 هفته پیش
3 عدد در انبار
1
نفر در حال مشاهده این محصول هستند!
-
پشتیبانی پس از فروش
-
تضمین اصل‌بودن کالا
-
تضمین بهترین قیمت
-
تضمین بازگشت وجه تا 7 روز (برای بعضی کالاها)
برای کسب اطلاع تماس بگیرید.
توضیحات
مقره پله ای جبال مدل 3ST50 یکی از مقره‌های عایقی مورد استفاده در تابلوهای برق صنعتی و سیستم‌های توزیع انرژی است که برای ایجاد نقاط اتصال مطمئن و حفظ فاصله ایمن بین هادی‌ها و تجهیزات الکتریکی طراحی شده است. ساختار سه پله‌ای این محصول امکان اجرای اتصالات منظم و دسترسی مناسب به نقاط مختلف اتصال را فراهم می‌کند.
این مدل برای استفاده در مدارهایی با سطح ولتاژ بالاتر طراحی شده و در ساخت تابلوهای قدرت، تابلوهای توزیع و مجموعه‌های باسبار کاربرد گسترده‌ای دارد. طراحی مستحکم بدنه و وجود تقویت‌کننده‌های جانبی در ساختار محصول، آن را برای استفاده در شرایط کاری صنعتی مناسب کرده است.
استفاده از مقره‌های پله‌ای در تابلو برق علاوه بر افزایش ایمنی، باعث بهبود آرایش شینه‌ها و تجهیزات شده و از ایجاد اتصال ناخواسته میان بخش‌های مختلف مدار جلوگیری می‌کند. به همین دلیل این نوع مقره‌ها در پروژه‌های برق صنعتی، نیروگاهی و تأسیساتی به‌طور گسترده مورد استفاده قرار می‌گیرند.
مزایا
- مناسب برای ایجاد چندین نقطه اتصال مجزا
- کمک به افزایش ایمنی و فاصله عایقی
- مناسب استفاده در تابلوهای قدرت و توزیع
- ساختار مستحکم برای کاربردهای صنعتی
- نصب و مونتاژ آسان در تجهیزات برقی
کاربردها
- تابلوهای برق صنعتی
- تابلوهای توزیع انرژی
- تابلوهای قدرت
- سیستم‌های باسبار
- پروژه‌های برق صنعتی و تأسیساتی
مقره پله ای جبال مدل 3ST50 با طراحی سه پله‌ای و قابلیت استفاده در سیستم‌های توزیع انرژی، انتخابی مناسب برای اجرای اتصالات ایمن و منظم در تجهیزات برق صنعتی محسوب می‌شود.
دانلود کاتالوگ
(4.86MB)
مشخصات محصول
مشخصات عمومی
| برند | جبال |
|---|---|
| کشور سازنده | ایران |
| مدل | 3ST50 |
| ارتفاع | 148 میلی‌متر |
| طول | 165 میلی‌متر |
| عرض | 30 میلی‌متر |
مشخصات فنی
| نوع تجهیز | مقره پله ای |
|---|---|
| شکل بدنه | پله ای |
| جنس بدنه | SMC |
| رزوه بالا | M10 |
| رزوه پایین | M10 |
| تعداد پله | 3 پله |
| سایز شینه | 50 میلی‌متر |
| ولتاژ نامی | 1500 ولت AC |
| گشتاور مجاز | 32 نیوتن متر |
