نمایش 1–12 از 14 نتیجه
مقره اتکایی شش گوش جبال مدل J/H25
موجود در انبار
| وزن | 0.1 کیلوگرم |
|---|---|
| برند | جبال |
| ارتفاع | 25 میلی متر |
| قطر R | 20 میلی متر |
| قطر SW | 26 میلی متر |
| رزوه بالا | M06 |
| رزوه پایین | M06 |
| ولتاژ نامی | 500 ولت AC/DC |
| ولتاژ عایقی | 2500 ولت AC |
| استقامت مکانیکی PEAK | 5000 |
| استحکام خمشی | 2 کیلو نیوتن |
| استحکام کششی | 4 کیلو نیوتن |
| گشتاور نامی سفت کردن | 6.4 نیوتن متر |
| سایز شینه مجاز | 25×5 میلی متر |
| حداکثر طول شینه در 25KA | 500 میلی متر |
| حداقل فاصله نصب (Dmin) | 50 میلی متر |
| مدل | J/H25 |
| کشور سازنده | ایران |
مقره اتکایی شش گوش جبال مدل J/H35
موجود در انبار
| وزن | 0.1 کیلوگرم |
|---|---|
| برند | جبال |
| نوع محصول | مقره اتکایی شش گوش |
| ارتفاع | 35 میلی متر |
| قطر R | 25 میلی متر |
| قطر SW | 32 میلی متر |
| رزوه بالا | M06 |
| رزوه پایین | M06 |
| ولتاژ نامی | 1000 ولت AC/DC |
| ولتاژ عایقی | 5000 ولت AC |
| استقامت مکانیکی PEAK | 10000 |
| استحکام خمشی | 2.5 کیلو نیوتن |
| استحکام کششی | 7 کیلو نیوتن |
| گشتاور نامی سفت کردن | 6.4 نیوتن متر |
| سایز شینه مجاز | 30×5 میلی متر |
| حداکثر طول شینه در 25KA | 800 میلی متر |
| حداکثر طول شینه در 63KA | 150 میلی متر |
| حداقل فاصله نصب (Dmin) | 55 میلی متر |
| مدل | J/H35 |
| کشور سازنده | ایران |
مقره اتکایی شش گوش جبال مدل J/H45
موجود در انبار
| وزن | 0.1 کیلوگرم |
|---|---|
| برند | جبال |
| نوع محصول | مقره اتکایی شش گوش |
| ارتفاع | 45 میلی متر |
| قطر R | 35 میلی متر |
| قطر SW | 42 میلی متر |
| نوع اتصال | Female to Female |
| رزوه بالا | M08 |
| رزوه پایین | M08 |
| ولتاژ نامی | 1500 ولت AC/DC |
| ولتاژ عایقی | 6000 ولت AC |
| استقامت مکانیکی PEAK | 12000 |
| استحکام خمشی | 5 کیلو نیوتن |
| استحکام کششی | 14 کیلو نیوتن |
| گشتاور نامی سفت کردن | 15 نیوتن متر |
| سایز شینه مجاز | 50×5 میلی متر |
| حداکثر طول شینه در 25KA | 800 میلی متر |
| حداکثر طول شینه در 63KA | 350 میلی متر |
| حداکثر طول شینه در 115KA | 150 میلی متر |
| حداقل فاصله نصب (Dmin) | 75 میلی متر |
| مدل | J/H45 |
| کشور سازنده | ایران |
مقره اتکایی شش گوش جبال مدل J/H55
موجود در انبار
| وزن | 0.1 کیلوگرم |
|---|---|
| برند | جبال |
| نوع محصول | مقره اتکایی شش گوش |
| ارتفاع | 55 میلی متر |
| قطر R | 42 میلی متر |
| قطر SW | 52 میلی متر |
| نوع اتصال | Female to Female |
| رزوه بالا | M10 |
| رزوه پایین | M10 |
| ولتاژ نامی | 1500 ولت AC/DC |
| ولتاژ عایقی | 6000 ولت AC |
| استقامت مکانیکی PEAK | 12000 |
| استحکام خمشی | 7 کیلو نیوتن |
| استحکام کششی | 20 کیلو نیوتن |
| گشتاور نامی سفت کردن | 32 نیوتن متر |
| سایز شینه مجاز | 50×10 میلی متر |
| حداکثر طول شینه در 25KA | 900 میلی متر |
| حداکثر طول شینه در 63KA | 550 میلی متر |
| حداکثر طول شینه در 115KA | 200 میلی متر |
| حداقل فاصله نصب (Dmin) | 100 میلی متر |
| مدل | J/H55 |
| کشور سازنده | ایران |

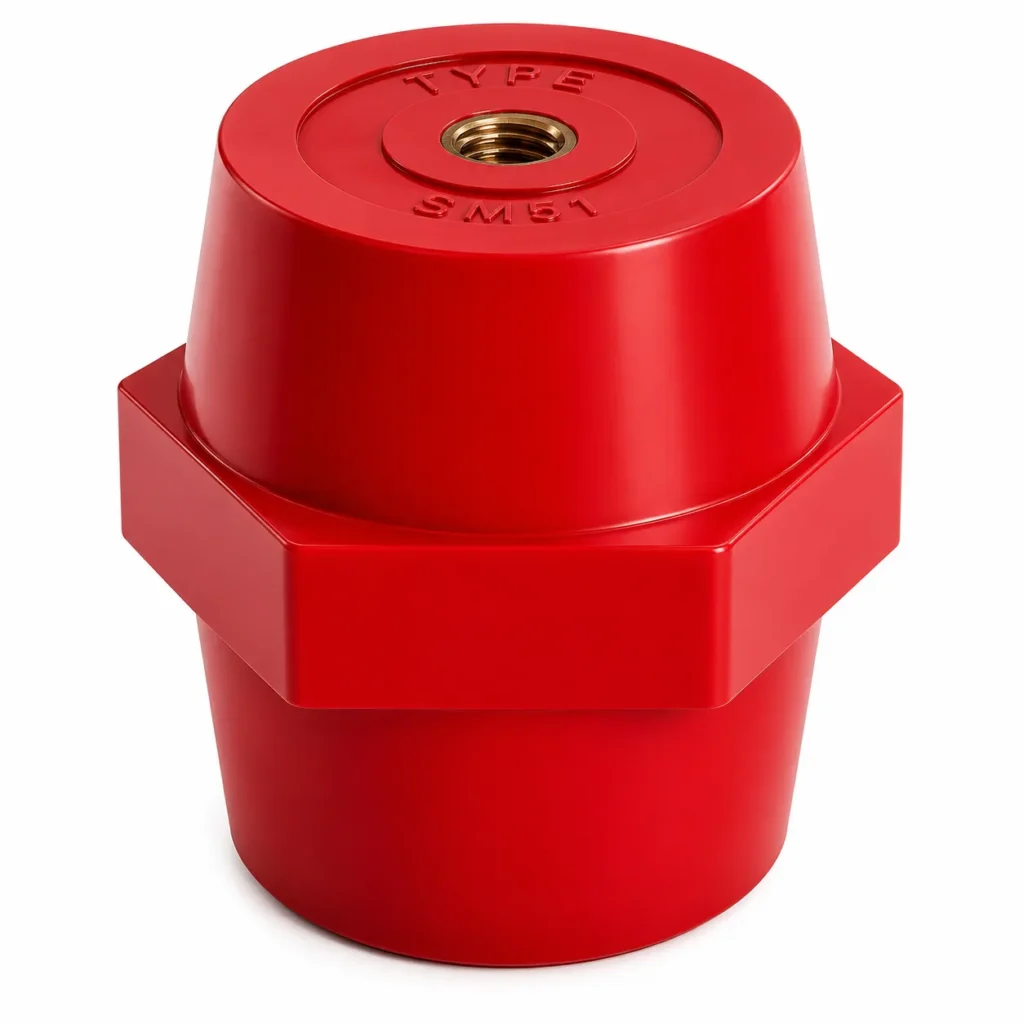

مقره اتکایی شش گوش جبال مدل J/H65
موجود در انبار
| وزن | 0.1 کیلوگرم |
|---|---|
| برند | جبال |
| نوع محصول | مقره اتکایی شش گوش |
| شکل بدنه | شش ضلعی (Hexagonal) |
| ارتفاع | 65 میلی متر |
| قطر R | 52 میلی متر |
| قطر SW | 62 میلی متر |
| نوع اتصال | Female to Female |
| رزوه بالا | M10 |
| رزوه پایین | M10 |
| ولتاژ نامی | 1500 ولت AC/DC |
| ولتاژ عایقی | 10000 ولت AC |
| استقامت مکانیکی PEAK | 12000 |
| استحکام خمشی | 11 کیلو نیوتن |
| استحکام کششی | 25 کیلو نیوتن |
| گشتاور نامی سفت کردن | 32 نیوتن متر |
| حداقل فاصله نصب (Dmin) | 125 میلی متر |
| سایز شینه مجاز | 80×10 میلی متر |
| حداکثر طول شینه در 25KA | 950 میلی متر |
| حداکثر طول شینه در 63KA | 500 میلی متر |
| حداکثر طول شینه در 115KA | 250 میلی متر |
| مدل | J/H65 |
| کشور سازنده | ایران |
مقره باسبار ساپورت ۳ شیار جبال مدل ۳۰P180/107/111
موجود در انبار
| وزن | 0.1 کیلوگرم |
|---|---|
| برند | جبال |
| نوع محصول | باسبار ساپورت سه پل |
| طول | 180 میلی متر |
| ارتفاع | 63 میلی متر |
| فاصله شیارها | 48 میلی متر |
| ابعاد شیار | 11 میلی متر |
| بعد داخلی | 57.5 میلی متر |
| ضخامت بخش بالایی | 7 میلی متر |
| حداقل فاصله نصب (Dmin) | 60 میلی متر |
| حداکثر طول شینه Side B در 30KA | 650 میلی متر |
| حداکثر طول شینه Side B در 52KA | 400 میلی متر |
| حداکثر طول شینه Side B در 63KA | 300 میلی متر |
| حداکثر طول شینه Side B در 110KA | 150 میلی متر |
| حداکثر طول شینه Side A در 30KA | 1000 میلی متر |
| حداکثر طول شینه Side A در 52KA | 600 میلی متر |
| حداکثر طول شینه Side A در 63KA | 650 میلی متر |
| حداکثر طول شینه Side A در 110KA | 370 میلی متر |
| مدل | 30P180/107/111 |
| کشور سازنده | ایران |

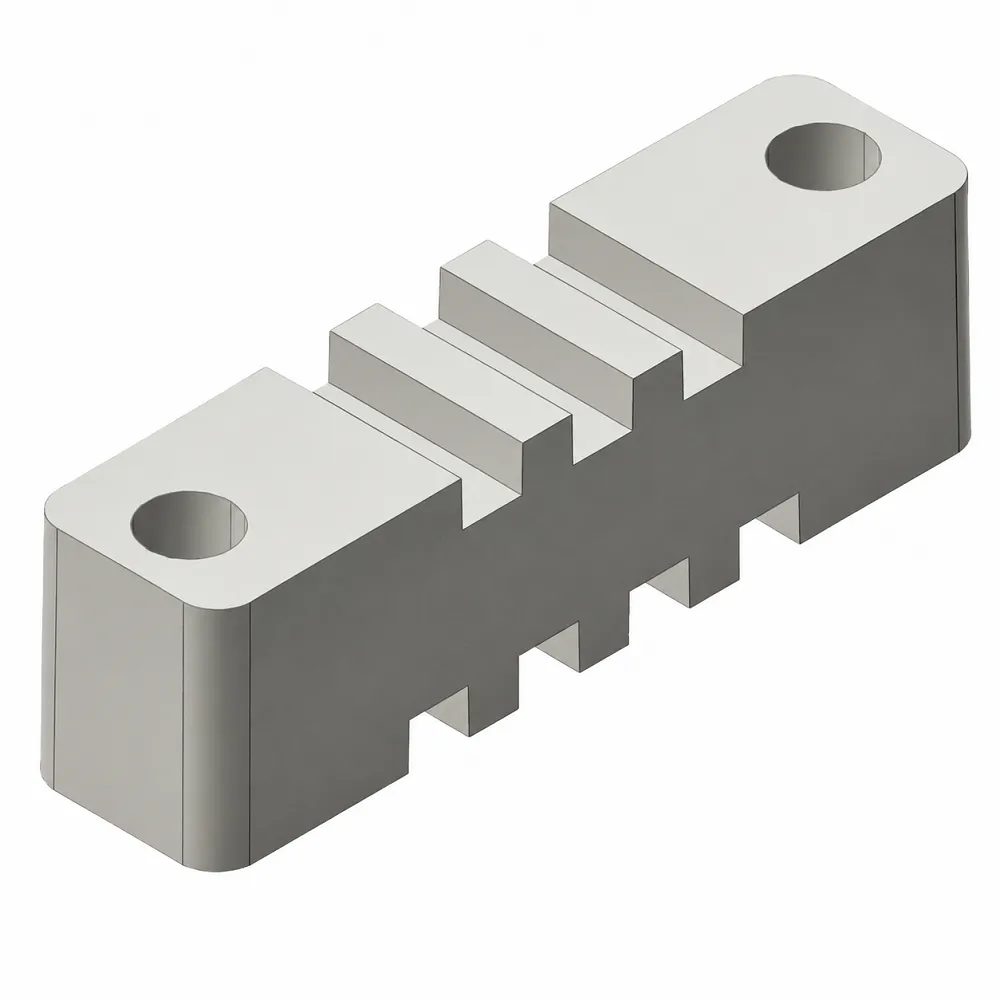

مقره باسبار ساپورت ۴-۳ شیار جبال مدل ۱P140/311/411
موجود در انبار
| وزن | 0.04 کیلوگرم |
|---|---|
| برند | جبال |
| نوع محصول | باسبار ساپورت |
| طول کلی | 140 میلی متر |
| عرض کلی | 35 میلی متر |
| ارتفاع کلی | 40.5 میلی متر |
| تعداد شیار | 3 |
| عرض شیارها | 11 میلی متر |
| عمق شیار مرکزی | 8 میلی متر |
| فاصله بین شیارها | 5 میلی متر |
| فاصله تا شروع قسمت شیاردار | 115 میلی متر |
| فاصله انتهای شیار تا بلوک انتهایی | 9 میلی متر |
| رزوه نصب | M10 |
| نوع نصب | دو طرفه |
| مناسب شینه | 11 میلی متر |
| قابلیت تنظیم فواصل | دارد |
| حداکثر طول مجاز شینه در 30KA | 1000 میلی متر |
| حداکثر طول مجاز شینه در 52KA | 1000 میلی متر |
| حداکثر طول مجاز شینه در 63KA | 750 میلی متر |
| کاربرد | نگهداری و عایق کاری شینه در تابلو برق |
| مدل | 1P100/211/306 |
| کشور سازنده | ایران |
مقره باسبار ساپورت ۴-۶ شیار جبال مدل ۱P140/411/606
موجود در انبار
| وزن | 0.04 کیلوگرم |
|---|---|
| برند | جبال |
| نوع محصول | باسبار ساپورت |
| طول کلی | 140 میلی متر |
| عرض کلی | 35 میلی متر |
| ارتفاع کلی | 40.5 میلی متر |
| تعداد شیار | 6 |
| عرض شیارها | 5 میلی متر |
| عمق شیارها | 10 میلی متر |
| گام شیارها | 6.3 میلی متر |
| فاصله تا ابتدای قسمت شیاردار | 115 میلی متر |
| فاصله ابتدایی | 37.7 میلی متر |
| فاصله انتهایی | 9 میلی متر |
| رزوه نصب | M10 |
| حداقل فاصله نصب Side A | 130 میلی متر |
| حداکثر طول مجاز شینه Side A در 30KA | 1000 میلی متر |
| حداکثر طول مجاز شینه Side A در 52KA | 1000 میلی متر |
| حداکثر طول مجاز شینه Side A در 63KA | 750 میلی متر |
| حداکثر طول مجاز شینه Side A در 110KA | 550 میلی متر |
| حداکثر طول مجاز شینه Side A در 143KA | 450 میلی متر |
| حداقل فاصله نصب Side B | 75 میلی متر |
| حداکثر طول مجاز شینه Side B در 30KA | 1000 میلی متر |
| حداکثر طول مجاز شینه Side B در 52KA | 1000 میلی متر |
| حداکثر طول مجاز شینه Side B در 63KA | 500 میلی متر |
| حداکثر طول مجاز شینه Side B در 110KA | 250 میلی متر |
| مدل | 1P140/411/606 |
| کشور سازنده | ایران |
مقره باسبار ساپورت تک پل جبال مدل ۱P100/211/306
موجود در انبار
| وزن | 0.04 کیلوگرم |
|---|---|
| برند | جبال |
| نوع محصول | باسبار ساپورت تک پل |
| مدل | 1P100/211/306 |
| طول کلی | 100 میلی متر |
| عرض کلی | 35 میلی متر |
| ارتفاع کلی | 40.5 میلی متر |
| تعداد شیار | 3 |
| عرض شیار | 5 میلی متر |
| عمق شیار | 10 میلی متر |
| فاصله بین شیارها | 15 میلی متر |
| حداقل فاصله نصب (Side A) | 90 میلی متر |
| حداقل فاصله نصب (Side B) | 75 میلی متر |
| حداکثر طول مجاز شینه Side A در 30KA | 1000 میلی متر |
| حداکثر طول مجاز شینه Side A در 52KA | 1000 میلی متر |
| حداکثر طول مجاز شینه Side A در 63KA | 1000 میلی متر |
| حداکثر طول مجاز شینه Side A در 110KA | 800 میلی متر |
| حداکثر طول مجاز شینه Side A در 143KA | 600 میلی متر |
| حداکثر طول مجاز شینه Side B در 30KA | 1000 میلی متر |
| حداکثر طول مجاز شینه Side B در 52KA | 1000 میلی متر |
| حداکثر طول مجاز شینه Side B در 63KA | 500 میلی متر |
| حداکثر طول مجاز شینه Side B در 110KA | 250 میلی متر |
| کاربرد | نگهداری و عایق کاری شینه های مسی تابلو برق |
| مدل | 1P100/211/306 |
| کشور سازنده | ایران |

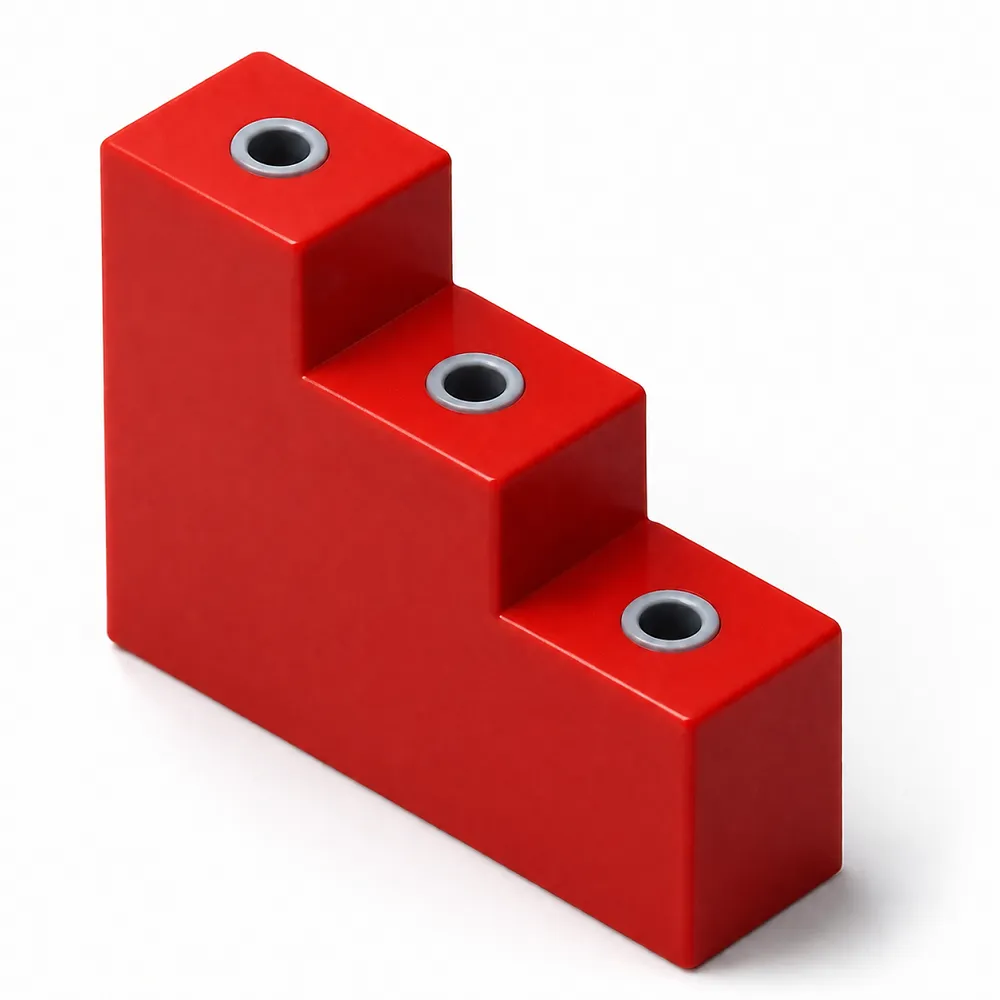

مقره پله ای ۳ پله جبال مدل ۳ST25
موجود در انبار
| وزن | 0.04 کیلوگرم |
|---|---|
| برند | جبال |
| نوع محصول | مقره پله ای |
| تعداد پله | 3 |
| ارتفاع | 60 میلی متر |
| طول | 75 میلی متر |
| عرض | 20 میلی متر |
| عرض بخش بالایی | 25 میلی متر |
| فاصله بین نقاط اتصال | 30 میلی متر |
| رزوه بالا | M6 |
| تعداد اینسرت | 3 عدد M6 |
| رزوه پایین | M8 |
| ولتاژ نامی | 1000 ولت |
| گشتاور نامی سفت کردن | 6.4 نیوتن متر |
| مدل | 3ST25 |
| کشور سازنده | ایران |

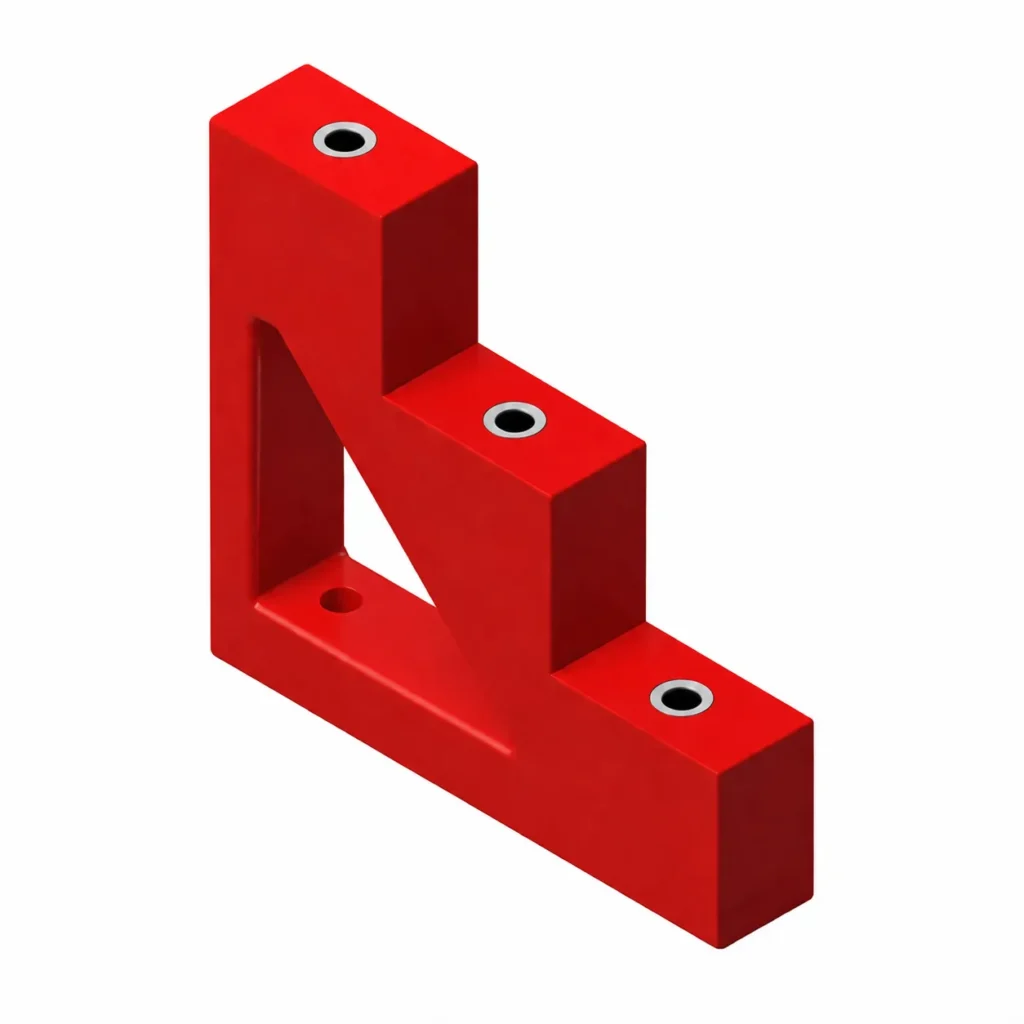

مقره پله ای ۳ پله جبال مدل ۳ST50
موجود در انبار
| وزن | 0.04 کیلوگرم |
|---|---|
| برند | جبال |
| نوع محصول | مقره پله ای |
| تعداد پله | 3 |
| ارتفاع | 143 میلی متر |
| طول | 165 میلی متر |
| عرض | 30 میلی متر |
| بعد بالایی | 55 میلی متر |
| فاصله بین نقاط اتصال | 81.5 میلی متر |
| رزوه بالا | M8 |
| رزوه پایین | M10 |
| ولتاژ نامی | 1500 ولت |
| گشتاور نامی سفت کردن | 32 نیوتن متر |
| تعداد محل اتصال بالایی | 3 |
| حداکثر طول شینه 40×10 در 25KA | 900 میلی متر |
| حداکثر طول شینه 40×10 در 63KA | 450 میلی متر |
| حداکثر طول شینه 50×5 در 25KA | 800 میلی متر |
| حداکثر طول شینه 50×5 در 63KA | 350 میلی متر |
| حداکثر طول شینه 50×10 در 25KA | 1000 میلی متر |
| حداکثر طول شینه 50×10 در 63KA | 900 میلی متر |
| مدل | 3ST50 |
| کشور سازنده | ایران |

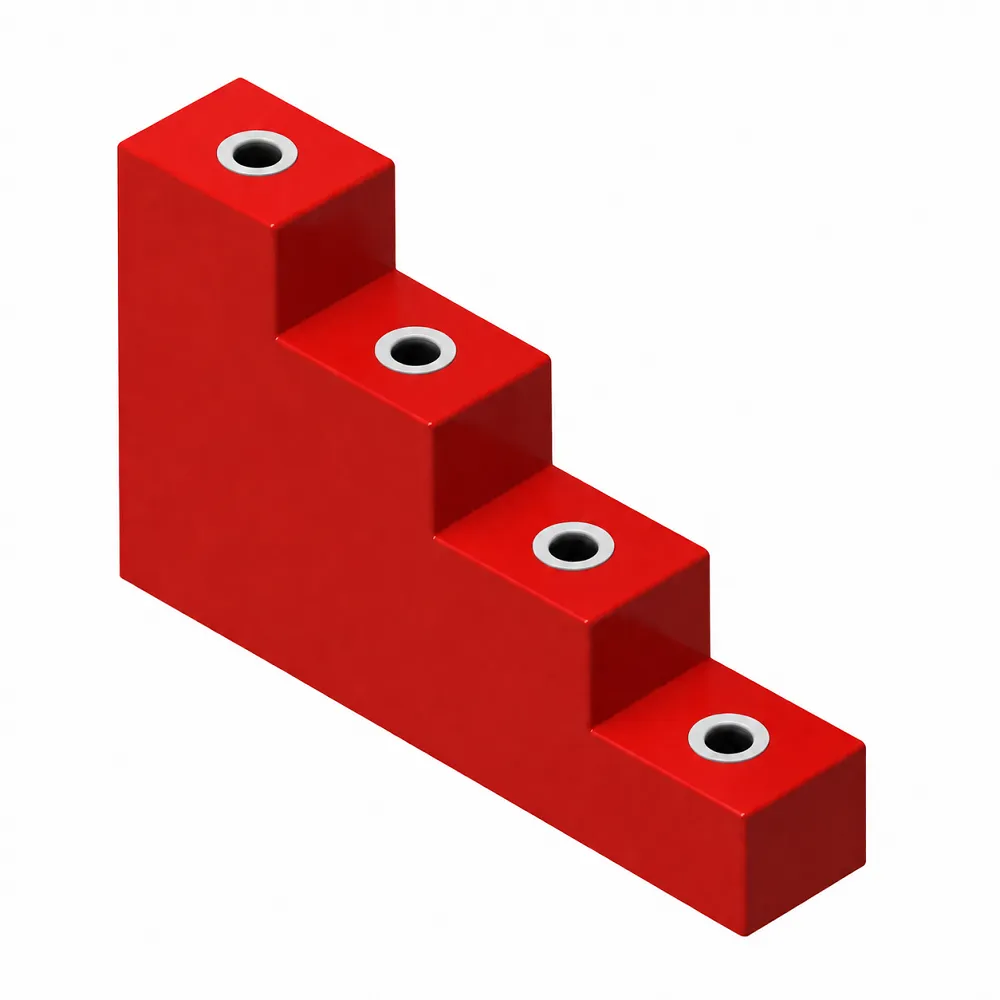

مقره پله ای ۴ پله جبال مدل ۴ST20
موجود در انبار
| وزن | 0.1 کیلوگرم |
|---|---|
| برند | جبال |
| نوع محصول | مقره پله ای |
| تعداد پله | 4 |
| تعداد محل اتصال بالایی | 4 |
| ارتفاع | 60 میلی متر |
| طول | 100 میلی متر |
| عرض | 20 میلی متر |
| عرض بخش بالایی | 25 میلی متر |
| فاصله اول | 30 میلی متر |
| فاصله دوم | 55 میلی متر |
| رزوه بالا | M6 |
| تعداد اینسرت | 4 عدد M6 |
| رزوه پایین | M8 |
| ولتاژ نامی | 1000 ولت |
| گشتاور نامی سفت کردن | 6.4 نیوتن متر |
| تعداد شیار بدنه | 1 |
| مدل | 4ST20 |
| کشور سازنده | ایران |
در دستهبندی مقره انواع مقرههای تابلویی و باسبار ساپورت مورد استفاده در تابلوهای برق صنعتی عرضه میشوند. این محصولات برای نگهداری، تثبیت و عایقکاری شینههای برق، ایجاد فاصله مناسب بین هادیها و جلوگیری از تماس شینه با بدنه فلزی تابلو کاربرد دارند.
محصولات این دسته شامل مقرههای شیاردار، مقرههای پلهای، مقرههای اتکایی ششگوش و انواع ساپورت شینه در ابعاد و مدلهای مختلف هستند. برای انتخاب محصول مناسب باید کد فنی، ابعاد، تعداد شیارها، اندازه شینه قابل نصب، نوع رزوه و شرایط نصب تابلو بررسی شود.
