مقره پله ای ۴ پله جبال مدل ۴ST30
مقره پله ای 4 پله جبال مدل 4ST30 با ولتاژ نامی 1500 ولت و چهار نقطه اتصال، مناسب شینهبندی، تابلوهای برق صنعتی و سیستمهای توزیع انرژی.
۹۴۸,۰۰۰ تومان
6 عدد در انبار
آخرین آپدیت قیمت و موجودی: امروز
6 عدد در انبار
2
نفر در حال مشاهده این محصول هستند!
-
پشتیبانی پس از فروش
-
تضمین اصلبودن کالا
-
تضمین بهترین قیمت
-
تضمین بازگشت وجه تا 7 روز (برای بعضی کالاها)
برای کسب اطلاع تماس بگیرید.
توضیحات

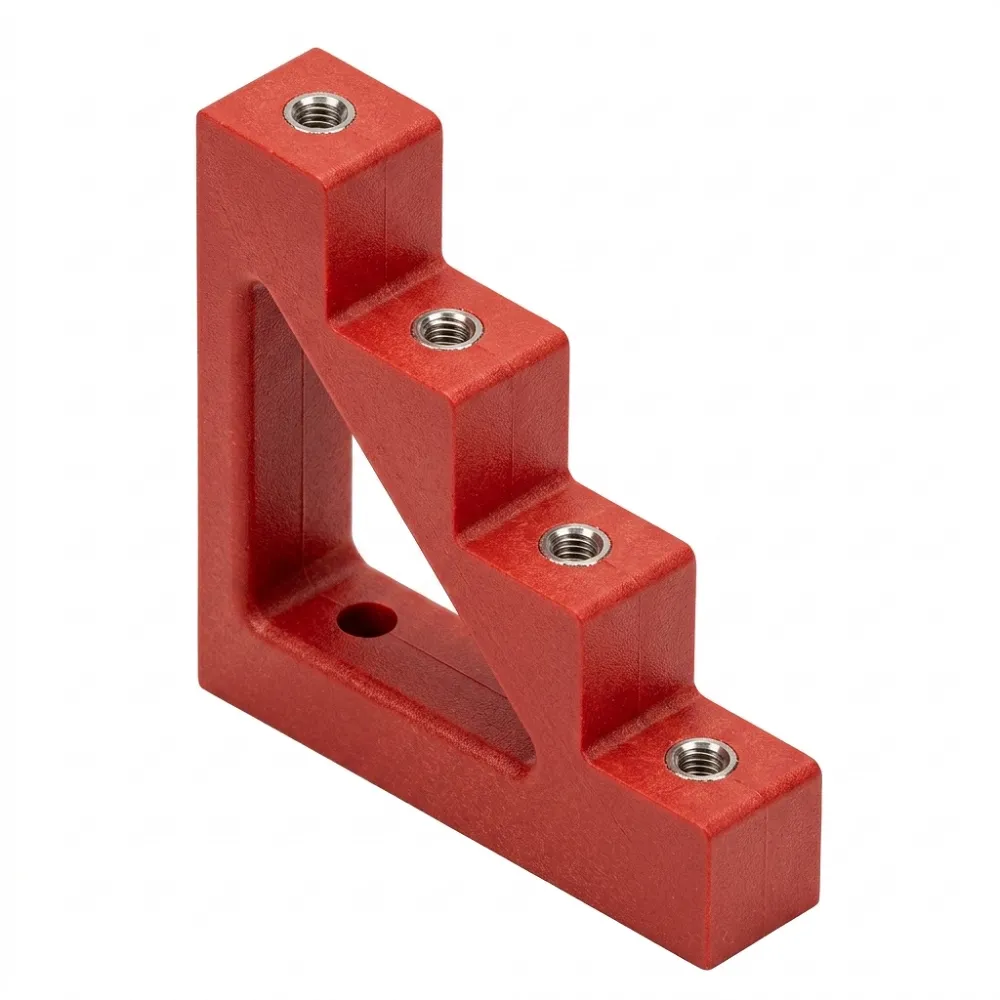

مقره پله ای جبال مدل 4ST30 یکی از مقرههای عایقی مورد استفاده در تابلوهای برق و سیستمهای شینهبندی است که برای ایجاد چندین نقطه اتصال مستقل و ایمن در مدارهای الکتریکی طراحی شده است. این محصول با ساختار چهار پلهای خود امکان اجرای اتصالات منظم و دسترسی مناسب به هادیها و شینهها را فراهم میکند و نقش مهمی در افزایش ایمنی تجهیزات برقی دارد.
در تابلوهای برق صنعتی، فاصلهگذاری مناسب بین بخشهای هادی و جلوگیری از ایجاد اتصال ناخواسته اهمیت زیادی دارد. مقره پله ای 4ST30 با ایجاد جداسازی مناسب میان نقاط اتصال، به کاهش ریسک خطاهای الکتریکی و افزایش قابلیت اطمینان سیستم کمک میکند. به همین دلیل در بسیاری از تابلوهای توزیع، تابلوهای قدرت و تجهیزات کنترلی مورد استفاده قرار میگیرد.
طراحی مستحکم بدنه و وجود تقویتکنندههای جانبی در ساختار این مدل، آن را برای استفاده در شرایط کاری صنعتی مناسب کرده است. همچنین وجود چهار نقطه اتصال مجزا باعث میشود اجرای شینهبندی و توزیع اتصالات با نظم و سهولت بیشتری انجام شود.
استفاده از مقرههای پلهای علاوه بر بهبود آرایش تجهیزات داخل تابلو، موجب افزایش ایمنی، سهولت تعمیرات و مدیریت بهتر اتصالات در پروژههای صنعتی و تأسیساتی میشود. به همین دلیل این تجهیزات یکی از اجزای پرکاربرد در صنعت برق به شمار میآیند.
مزایای مقره پله ای جبال 4ST30
- ایجاد چهار نقطه اتصال مستقل و منظم
- مناسب برای شینهبندی و توزیع اتصالات
- کمک به افزایش ایمنی تجهیزات برقی
- طراحی مستحکم برای کاربردهای صنعتی
- سهولت در نصب و مونتاژ تجهیزات
- مناسب برای تابلوهای قدرت و توزیع
کاربردهای مقره پله ای 4ST30
- تابلوهای برق صنعتی
- تابلوهای توزیع انرژی
- تابلوهای قدرت
- سیستمهای شینهبندی
- تجهیزات کنترل و فرمان
- پروژههای صنعتی و تأسیساتی
مقره پله ای جبال مدل 4ST30 انتخابی مناسب برای ایجاد اتصالات ایمن، افزایش نظم در شینهبندی و بهبود عملکرد تجهیزات الکتریکی در انواع تابلوهای برق و سیستمهای توزیع انرژی است.
دانلود کاتالوگ
(4.86MB)
مشخصات محصول
مشخصات عمومی
| برند | جبال |
|---|---|
| مدل | 4ST30 |
| کشور سازنده | ایران |
مشخصات فنی
| نوع محصول | مقره پله ای |
|---|---|
| تعداد پله | 4 |
| تعداد محل اتصال بالایی | 4 |
| ارتفاع | 132 میلی متر |
| طول | 132 میلی متر |
| عرض | 30 میلی متر |
| بعد بالایی اول | 30 میلی متر |
| بعد بالایی دوم | 30 میلی متر |
| فاصله اول | 28.5 میلی متر |
| فاصله دوم | 68 میلی متر |
| بعد عمودی داخلی | 22 میلی متر |
| قطر سوراخ | 10 میلی متر |
| رزوه بالا | M8 |
| تعداد اینسرت | 4 عدد M8 |
| رزوه پایین | M10 |
| ولتاژ نامی | 1500 ولت |
| گشتاور نامی سفت کردن | 15 نیوتن متر |
| حداکثر طول شینه 25×5 در 25KA | 500 میلی متر |
| حداکثر طول شینه 30×5 در 25KA | 600 میلی متر |
| حداکثر طول شینه 30×5 در 63KA | 150 میلی متر |
| حداکثر طول شینه 30×10 در 25KA | 650 میلی متر |
