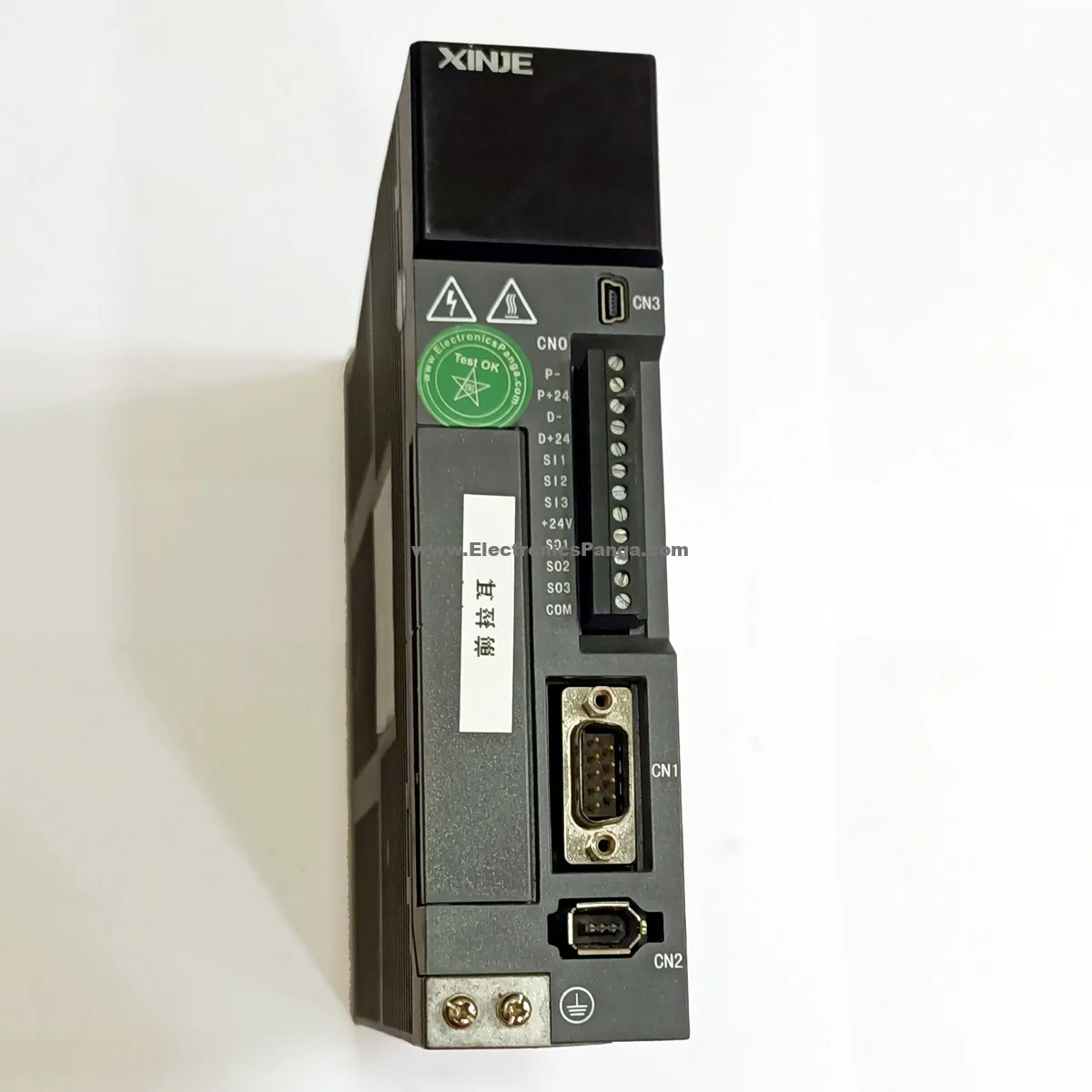

سروو درایو XINJE با کابل اتصال مدل DS5L-20P4-PTA (استفاده‌شده)

سروو درایو DS5L-20P4-PTA یک Servo Driver حلقه‌بسته (Closed Loop) است. حلقه‌بسته یعنی سیستم فقط فرمان نمی‌دهد، بلکه دائماً نتیجه را اندازه‌گیری می‌کند. انکودر پشت موتور تعداد پالس‌های چرخش شفت را گزارش می‌دهد و درایو آن را با موقعیت هدف مقایسه می‌کند. اگر حتی چند میکرون اختلاف وجود داشته باشد، بلافاصله اصلاح انجام می‌شود.

به همین دلیل سروو سیستم‌ها در دستگاه‌هایی استفاده می‌شوند که دقت در آن‌ها حیاتی است:
CNC، دستگاه لیبل‌زن، برش رول، ماشین‌های بسته‌بندی و حتی ربات‌های Pick & Place.

این درایو با برق تکفاز 200 تا 240 ولت AC کار می‌کند و پس از پردازش، خروجی سه‌فاز کنترل‌شده برای موتور تولید می‌کند.
در واقع درایو نوعی اینورتر بسیار پیشرفته است، اما برخلاف اینورترهای معمولی فقط سرعت را کنترل نمی‌کند؛ بلکه موقعیت و گشتاور را هم کنترل می‌کند.

توان قابل پشتیبانی

مدل 20P4 نشان‌دهنده کلاس توان ۴۰۰ وات است و مخصوص سروو موتورهای 60ST سری MS5S طراحی شده. وقتی موتور و درایو هم‌خانواده باشند، پارامترهای دینامیکی از قبل شناخته شده و تیونینگ بسیار سریع‌تر انجام می‌شود.

در این درایو قابلیت Auto-Tuning وجود دارد؛ یعنی دستگاه اینرسی بار را اندازه‌گیری کرده و ضرایب کنترل را خودش تنظیم می‌کند. نرم‌افزار تنظیمات سروو نیز می‌تواند شناسایی اینرسی و تنظیم بلادرنگ پارامترها را انجام دهد.
به زبان ساده: دستگاه خودش یاد می‌گیرد بار سنگین است یا سبک.

مدهای کنترلی

DS5L-20P4-PTA سه حالت کنترل صنعتی دارد:

• Position → برای CNC و محور حرکتی

• Speed → برای نوار نقاله

• Torque → برای پیچ‌بند یا پرس

این سه حالت در عمل یعنی شما می‌توانید یک موتور را تبدیل به «دستگاه اندازه‌گیری دقیق»، «چرخ صنعتی» یا «بازوی نیرو واردکننده» کنید؛ فقط با تغییر پارامتر.

ارتباط با PLC

این درایو تقریباً با هر PLC قابل استفاده است و از چند روش فرمان می‌گیرد:

• Pulse + Direction (رایج در CNC)

• ورودی آنالوگ

• شبکه RS-485 با پروتکل Modbus

وجود Modbus باعث می‌شود چند محور حرکتی کاملاً هماهنگ شوند؛ مثلاً نوار حرکت کند، همزمان هد چاپ دقیقاً روی محل توقف بیفتد — چیزی که بدون سروو تقریباً غیرممکن است.

کابل‌ها و اتصالات

همراه بودن کابل اتصال یک مزیت مهم است. در سیستم سروو چهار اتصال حیاتی داریم:

1. برق اصلی

2. کابل موتور (U,V,W)

3. کابل انکودر

4. کابل فرمان

طبق دستورالعمل سازنده، برق ورودی فقط باید به ترمینال اصلی وصل شود و هرگز به خروجی موتور متصل نشود زیرا باعث خرابی فوری درایو می‌شود.
حتی خم شدن شدید کابل انکودر می‌تواند به کانکتور آسیب بزند.

عملکرد دینامیکی

ویژگی اصلی این درایو پاسخ بسیار سریع است.
در یک دستگاه برش، موتور باید:

حرکت → توقف دقیق → برگشت → توقف دقیق

و همه این‌ها در چند دهم ثانیه انجام می‌شود. درایو با محاسبه دائمی خطای موقعیت از Overshoot (عبور از نقطه توقف) جلوگیری می‌کند.

حفاظت‌های صنعتی

برای کار در محیط کارخانه، این درایو دارای حفاظت‌های کامل است:

• اضافه جریان

• اضافه بار

• اضافه سرعت

• افت ولتاژ

• اتصال کوتاه

• دمای بیش از حد

همچنین پس از قطع برق، داخل دستگاه هنوز ولتاژ ذخیره باقی می‌ماند و نباید بلافاصله ترمینال‌ها لمس شوند.

کاربردها

• CNC رومیزی و صنعتی سبک

• دستگاه بسته‌بندی

• دستگاه چاپ و لیبل‌زن

• دستگاه برش رول

• ربات Pick & Place

• میزهای مختصات X-Y

• دستگاه پرکن اتوماتیک

این مدل برای ماشین‌سازها بسیار محبوب است چون هزینه‌اش به‌مراتب کمتر از سرووهای ژاپنی است اما دقت عملیاتی کاملاً صنعتی ارائه می‌دهد.
